Monoblade
Informations Générales

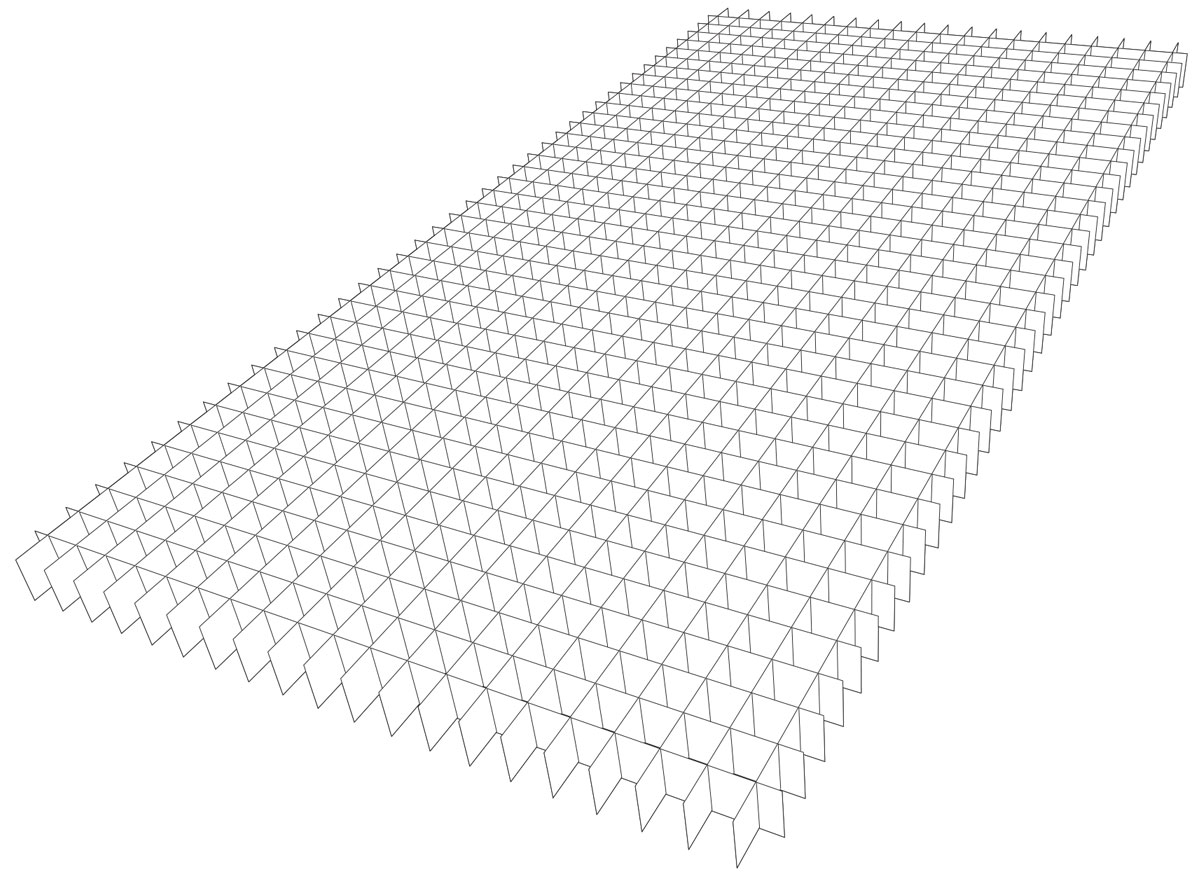

Monoblade est un système du rayon de miel constituée d'un seul profil. Les profils sont montés fermement ensemble pour former un carré ou rectangulaire. Il s'agit d'un système de plafond qui permet la propagation de la lumière et de la décoration. Petite taille des cellules monoblades sont un bon moyen de cacher le câblage et l'équipement de service dans le plafond suspendu.

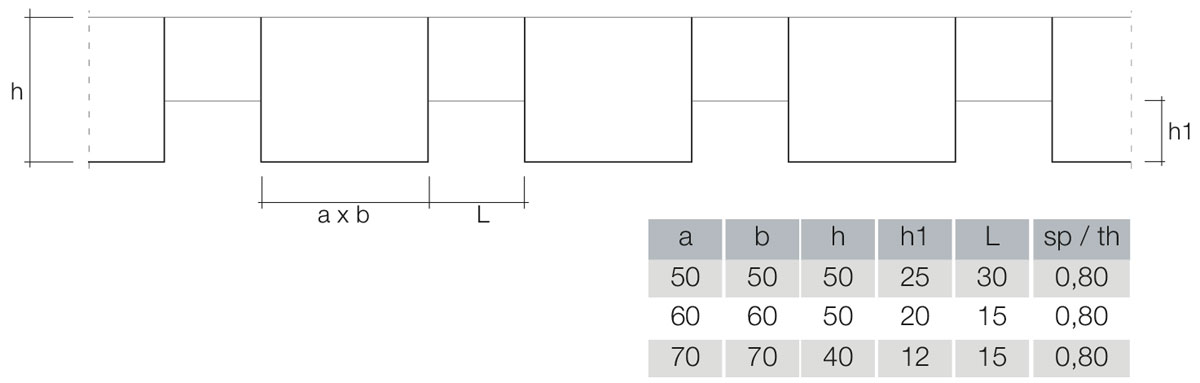

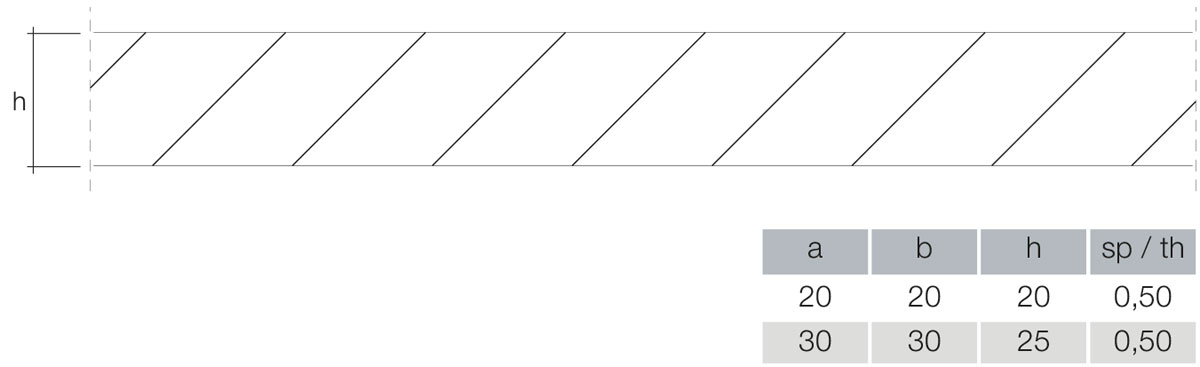

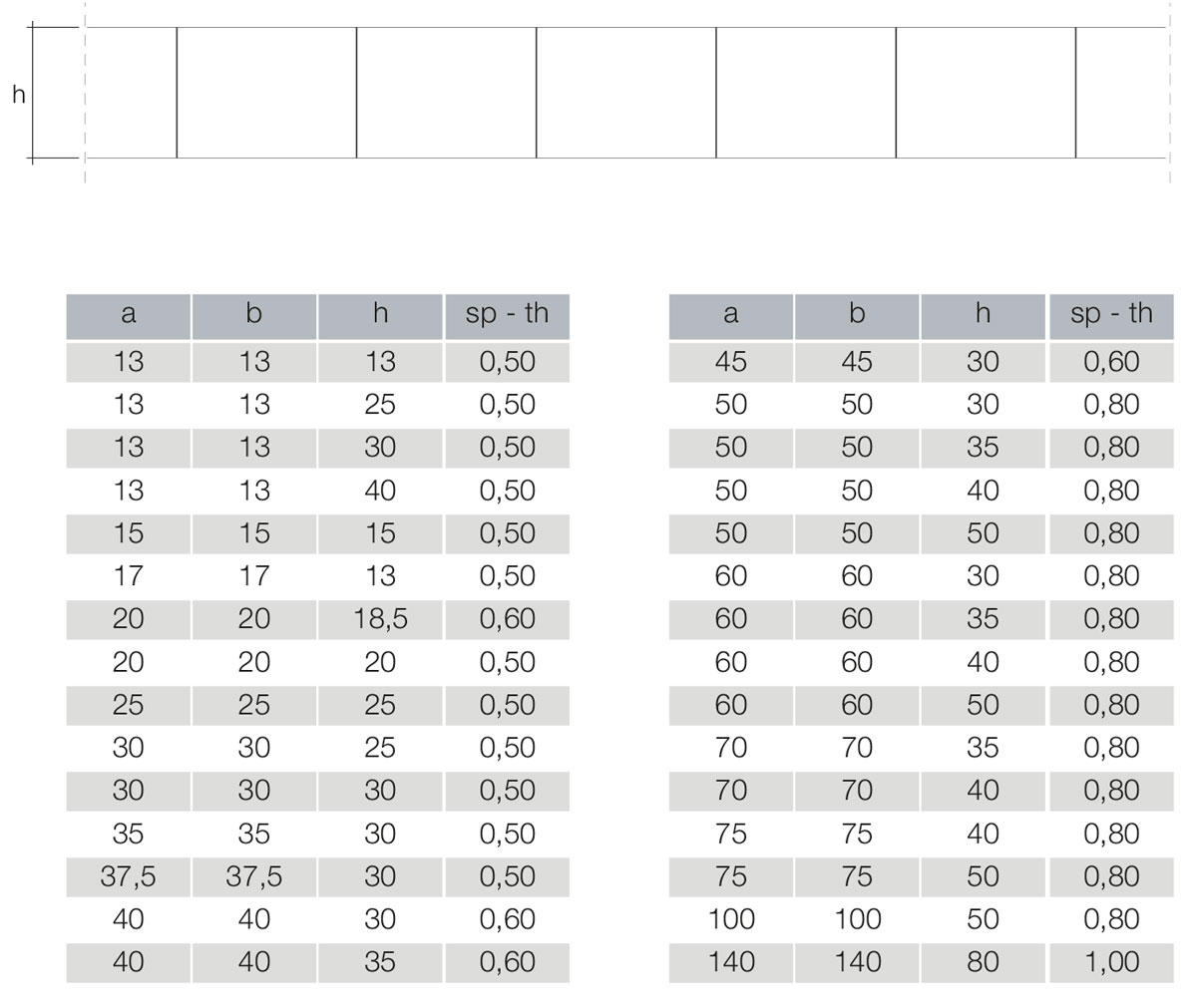

Monoblades sont disponibles en 3 formats : OR1, ORi et ORs sont des noms qui varient selon le format de cellule. En OR1 : la surface est plate, en ORi : le profil est incliné à l’autre, en l'ORs: la surface est cubique. Le monoblade se compose des profils en aluminium fabriqués comme 1200x600 mm modules. La taille de la cellule peut varier de 13x13 mm à 150x150 mm. Les hauteurs de profil varient de 13 mm à 80 mm. Monoblade profils du plafond du rayon de miel peuvent également être présentées comme perforés pour servir tout droit ou esthétique et acoustique.

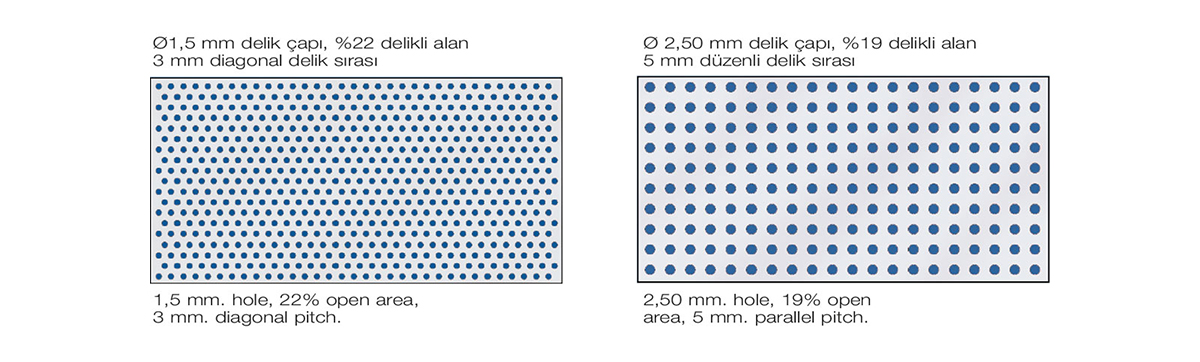

Diamètre d'alésage Ø 1,50 mm, 22 % zone perforée, 3 mm de intervalle de trou diagonale. Diamètre d'alésage Ø 2,50 mm, 19 % zone perforée, 5 mm d'espacement des trou intervalle de trou régulier. Les choix de pré-peints ou post-peints aluminium couleurs est plutôt vaste. Il est possible de fabriquer selon les préférences à partir des couleurs de graphiques comme RAL,NCS, PANTONE et SIKKENS. Les systèmes monoblade sont toujours offerts en assemblées / du rayon de miel.
Les systèmes de plancher au plafond en aluminium sont non combustibles conformément aux normes internationales.
Şartname
- Tedarik Şekli
- Petek haline getirilmiş veya demonte
- Malzeme
- 0,40/0,80 mm kalınlıkta aluminyum
- Hücre Ebadı
- ..x.. mm.
- Panel Ebadı
- 1200x600mm
- Yüzey Bitiş
- ...
- Taşıyıcı Sistem
- Gizli taşıyıcılı "A" ve "B", veya T15-24 taşıyıcı sistem profillerine üstten oturmalı
Détail

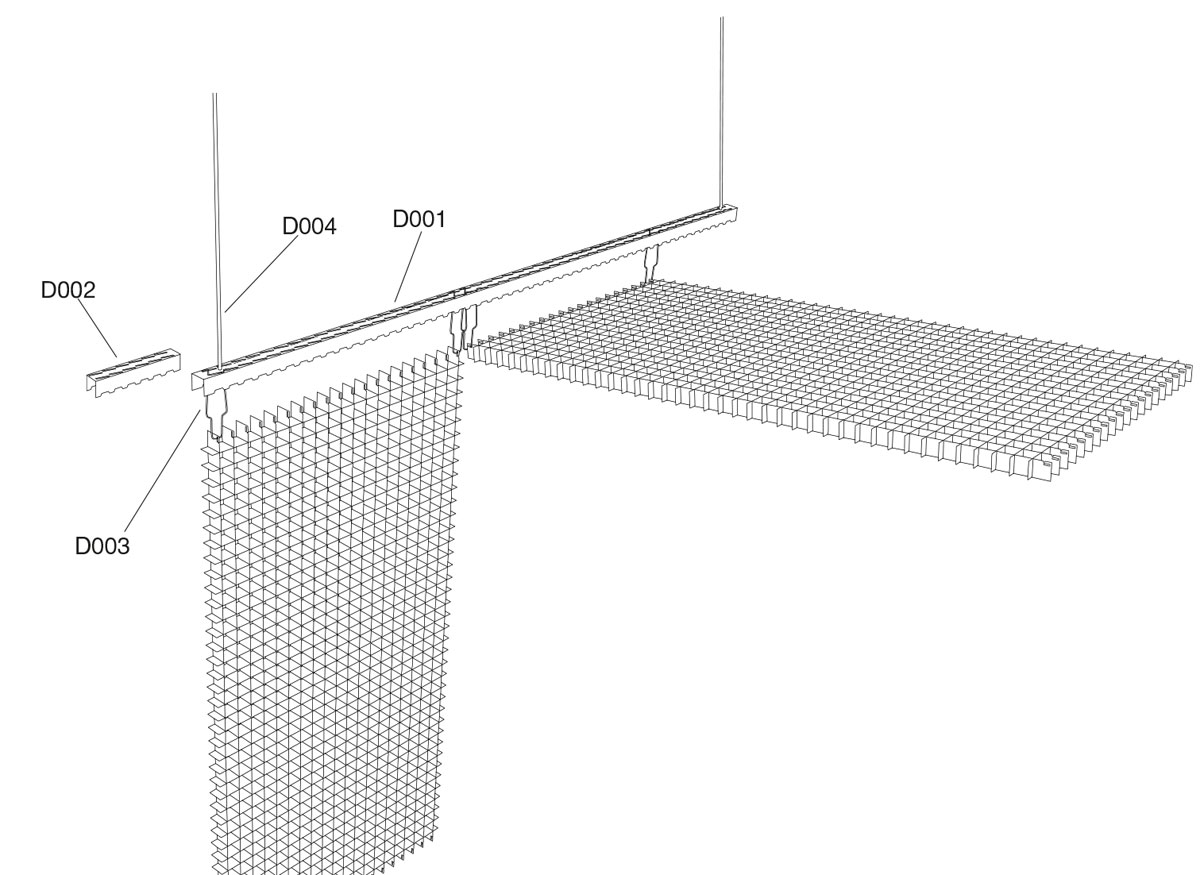

| S.No | m2 Sarfiyat Tablosu | Birim | Panel 1200x600 |
|---|---|---|---|
| 1 | D001 taşıyıcı kanal | lm | 0,80 |
| 2 | Ekleme Parçası | adet | 0,28 |
| 3 | D003 taşıyıcı birleşim klipsi | adet | 5,56 |
| 4 | D004 askı tiji | adet | 0,80 |
CAD&PDF
| Nom du dossier | DWG | ||
|---|---|---|---|
| Aucun fichier importé pour ce produit pour le moment | |||
Montage

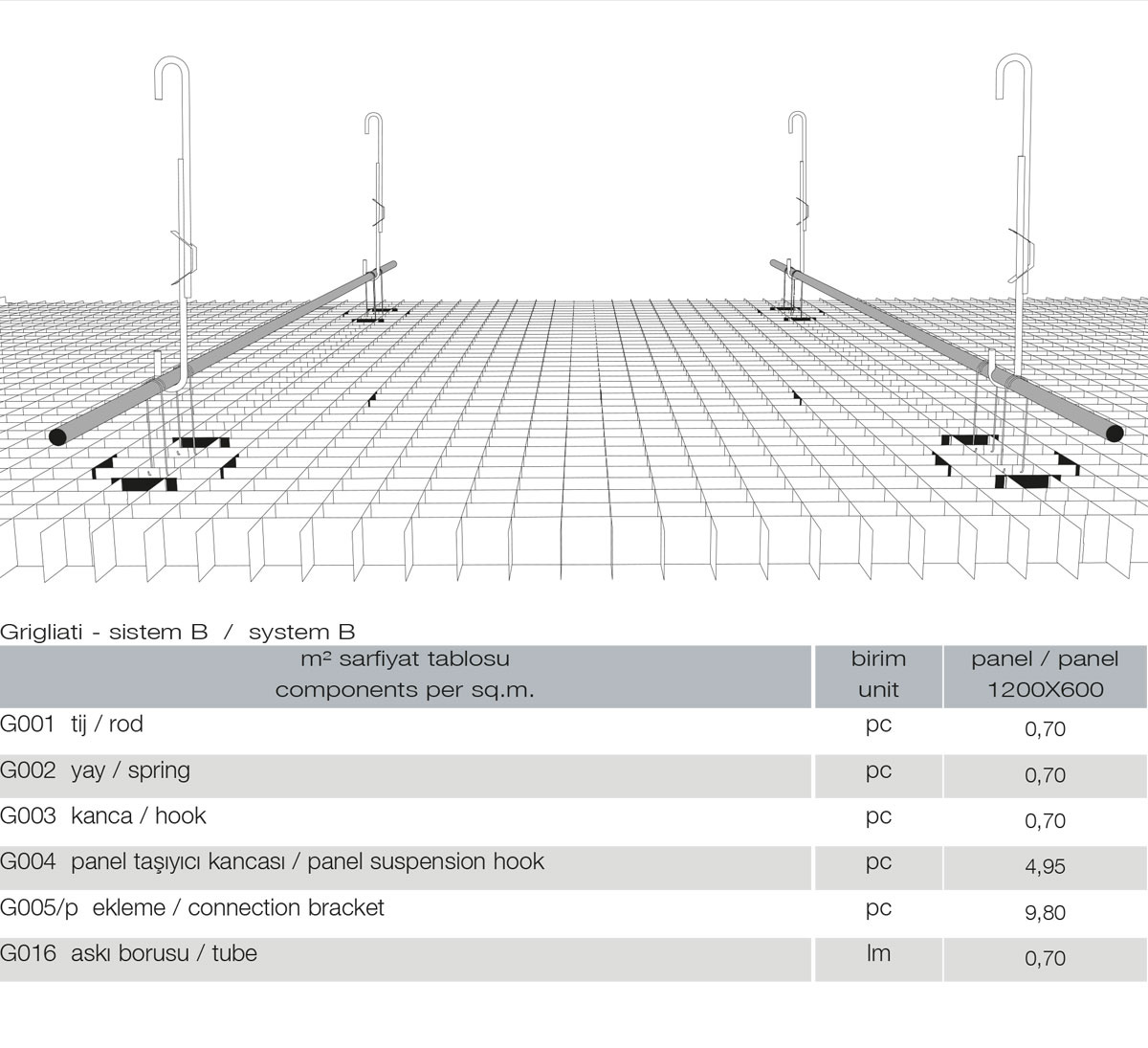

1200x600 mm ölçülerinde modüller, petek tavan taşıyıcı sistemi içinde gizlenirler. Gizli taşıyıcılı sistem modüllerin hızlı ve kolay şekilde demonte edilebilmelerini sağlar. Paneller T15 / T24 ("lay-in" ya da "lay-on") taşıyıcı sistemlere de uygundur.
