Tetral Inverse
Informations Générales

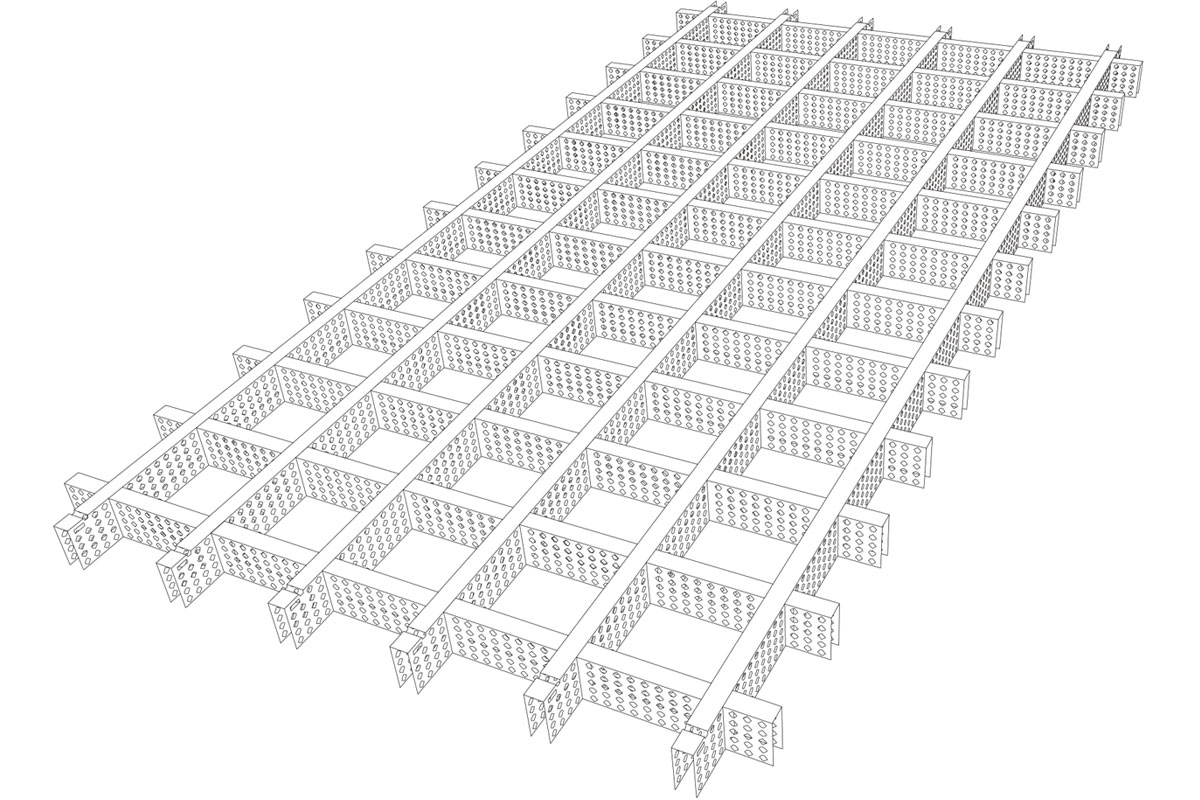

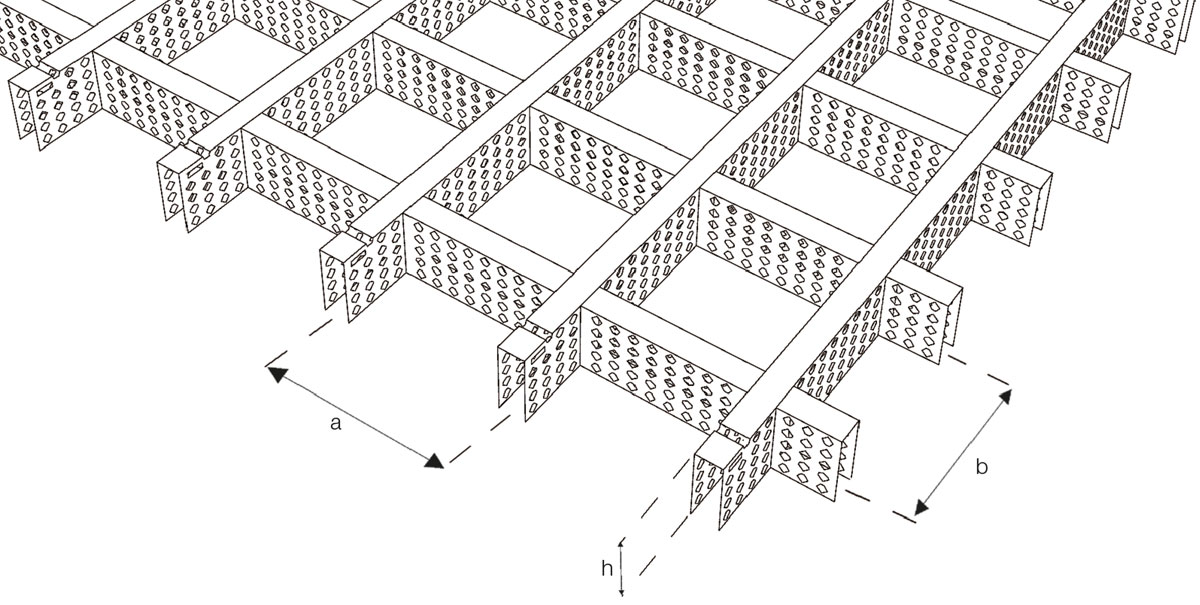

Inverse tetral est un système de plafond composé de rayon de miel de 40x15x40mm U inverse (Π) profil avec une largeur de 15mm et une hauteur de 40 mm et monté comme les modules de 600x1200 mm. Les mesures de la cellule peut varier de 90x90mm à 150x150mm.La hauteur de profil est encore de 40 mm. Le montage du plafond de 600x1200 mm modules est fait par un système transporteur secret Delta. ∏ profils sont perforés. Grâce à ces profils, qui sont régulièrement perforés, différents jeux de lumière peut être faite sur le plafond.

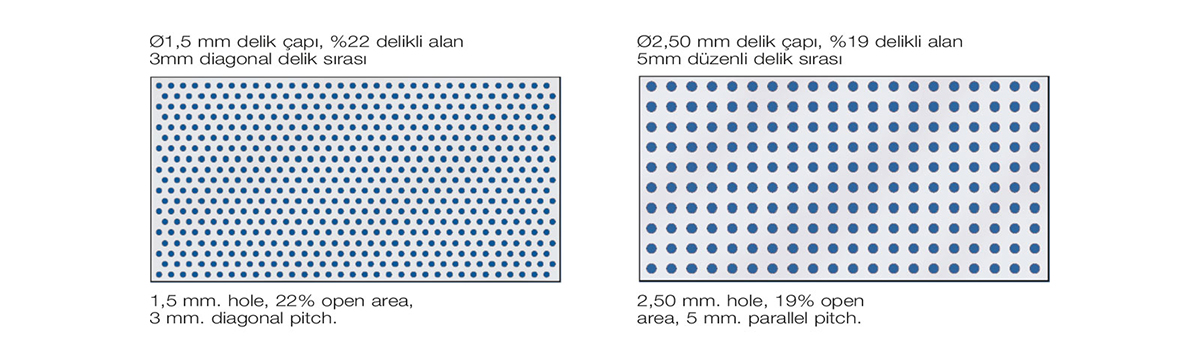

Diamètre d'alésage Ø 1,50 mm, 22 % zone perforée, 3 mm de intervalle de trou diagonale. Diamètre d'alésage Ø 2,50 mm, 19 % zone perforée, 5 mm d'espacement des trou intervalle de trou régulier. Les parties intérieure et extérieure de Π profils peuventt être produist en différentes couleurs pour faire des dessins de plafond du rayon de miel adaptée aux différents besoins de la conception.
Couleurs standards pour ce produit sont : bleu RAL 5012 à l’intérieure, gris argent RAL 9006 à l'extérieur, aluminium en metal à l’intérieure, noir RAL 9005 à l'extérieur.
Inverse Tetra est habituellement fourni comme démontée sans le rayon du miel afin de faciliter l'expédition. Cependant, il peut également être proposé comme assamblé / rayon de miel / sur demande.
Les systèmes de plancher au plafond en aluminium sont non combustibles conformément aux normes internationales.
Şartname
- Tedarik Şekli
- Petek haline getirilmiş veya demonte
- Malzeme
- 0,40 mm kalınlıkta aluminyum
- Profil Kesit

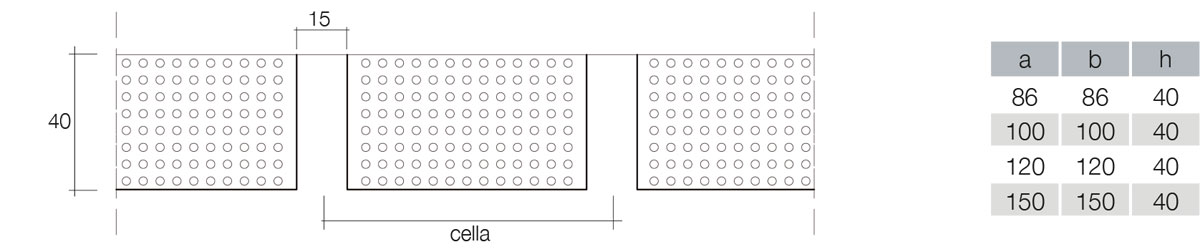

- "∏" base, 15mm ve h:40mm
- Hücre Ebadı
- ..x.. mm.
- Panel Ebadı
- 1200x600mm
- Yüzey Bitiş
- İçi mavi RAL 5012
Dışı gümüş gri RAL 9006
İçi aluminyum metalik
Dışı siyah RAL 9005 - Taşıyıcı Sistem
- Delta taşıyıcı sistem, gizli taşıyıcılı
Détail

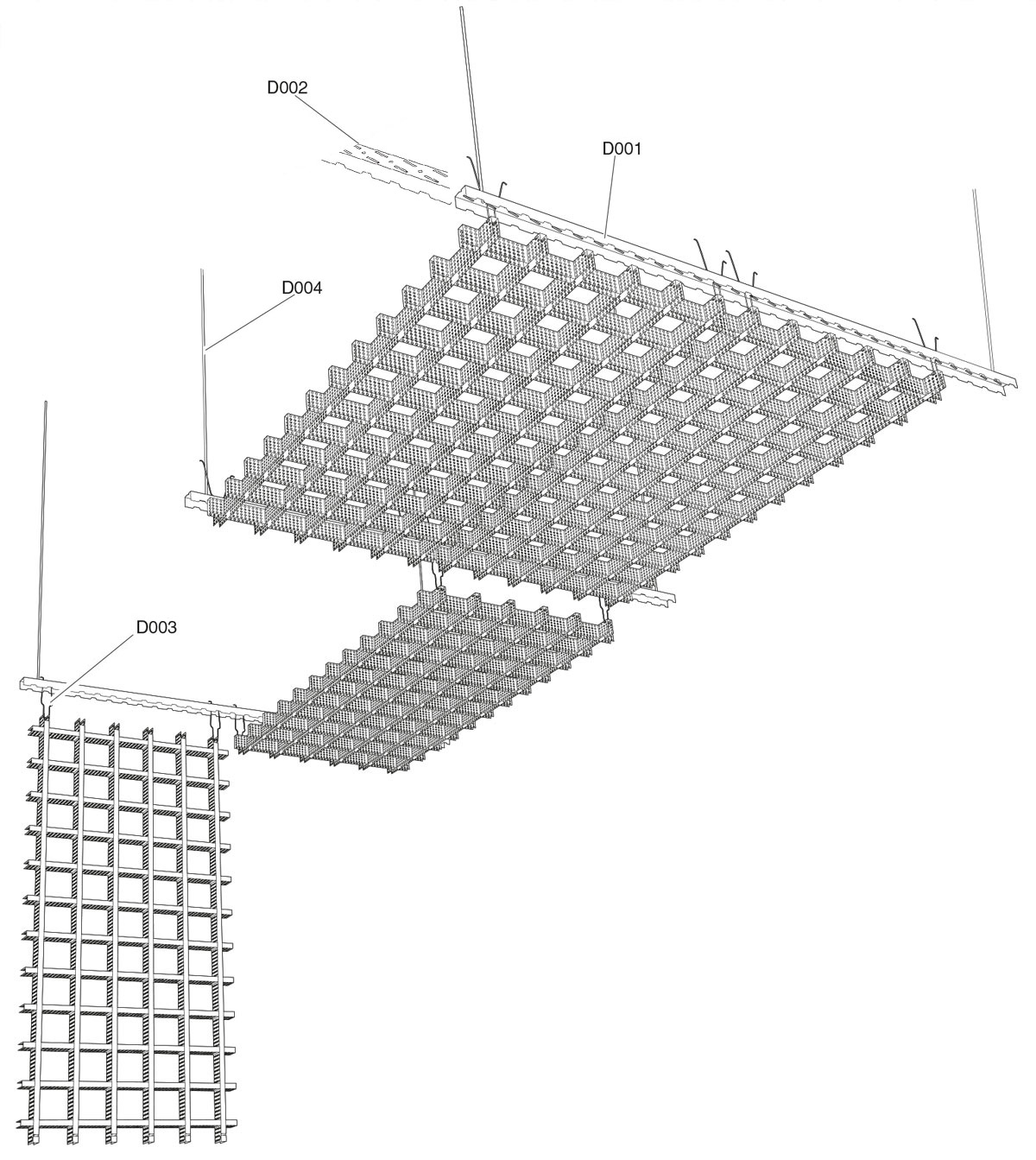

| No | components per sq.m. | unit | Panel 1200x600 |
|---|---|---|---|
| 1 | D001suspension channel | lm | 0,80 |
| 2 | coupler | adet | 0,28 |
| 3 | D003 spring | pc | 5,56 |
| 4 | D004 rod | pc | 0,70 |
CAD&PDF
| Nom du dossier | DWG | ||
|---|---|---|---|
| Aucun fichier importé pour ce produit pour le moment | |||
Montage

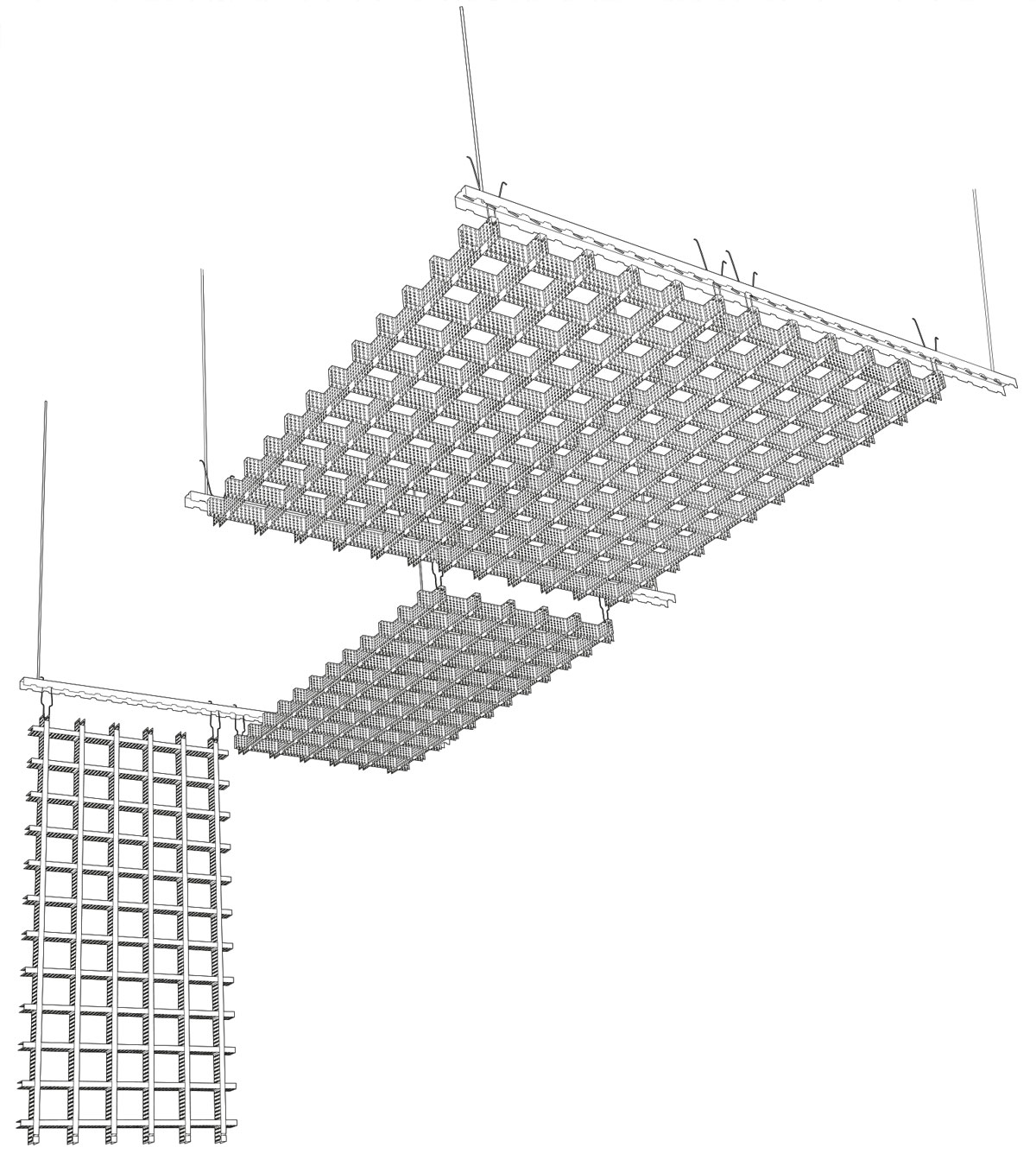

Using the concealed Delta suspension system, to install INVERSE is very easy and fast. The concealed suspension gives a trackless appea- rance and each panel, fully downward demounta- ble, can be hinged down without being totally remo- ved.
