СКРЫТАЯ ГАРПУННАЯ СИСТЕМА

Общая информация

Система коридора с крюком создается в пользу некоторых пространств для легкого и частого доступа к потолочному пространству, где точки обслуживания собираются по длине коридора. Профили закреплены на каждой стороне стен коридоров, панели подвешены в продольном направлении. Легкий доступ к потолочному пространству и непрерывная форма делает эту систему идеальной для коридоров.

Panel Tipi
0.5 ~ 1.0 mm. alüminyum veya galvaniz çelik
Panel Ebat
en 300 – 600 mm.
boy 300 – 2400 mm.
Taşıyıcı Sistem
Kancalı gizli taşıyıcılı
Perforasyon
Full perfore, 50 mm. – 100 mm. bordürlü veya deliksiz
Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
Akustik Kumaş
Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri
Kalite Belgeleri
TSE (EN 13964), CE

подробно

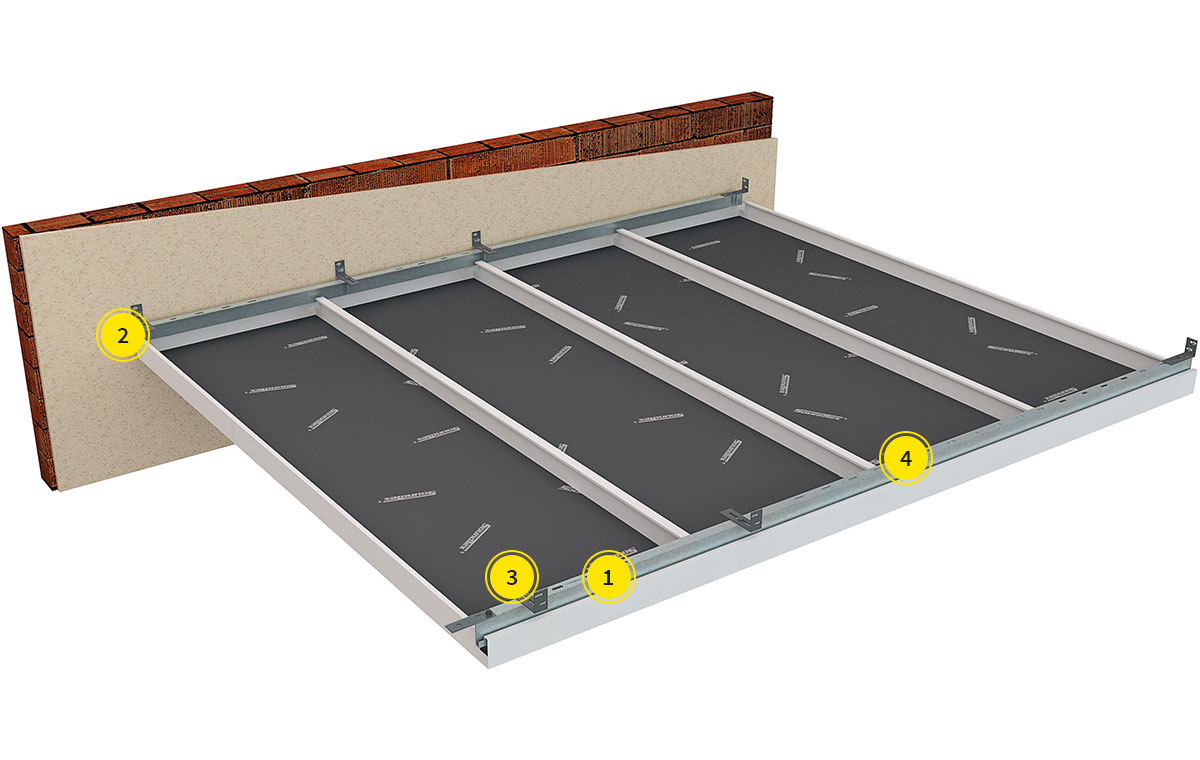

S.NoGörselTanım300x1200 mm300x1800 mm300x2400 mm
1Hook-on Z Taşıyıcı Profil1,671,100,83
2Hook-on Z Profil Taşıyıcı Ek Parça0,500,330,25
3Hook-on Koridor L Duvar Aparatı2,001,401,00
4Vida + Somun2,001,401,00
цвета(Коды RAL)
  • RAL 9016
  • RAL 9010
  • RAL 9006
  • RAL 9003

CAD&PDF

Имя файлаDWGPDF
Hook-on Koridor Sistem Plan Kesit Çizimleri - DWG
Hook-on Koridor Sistem Sistem Elemanları Perforasyon Seçenekleri - DWG

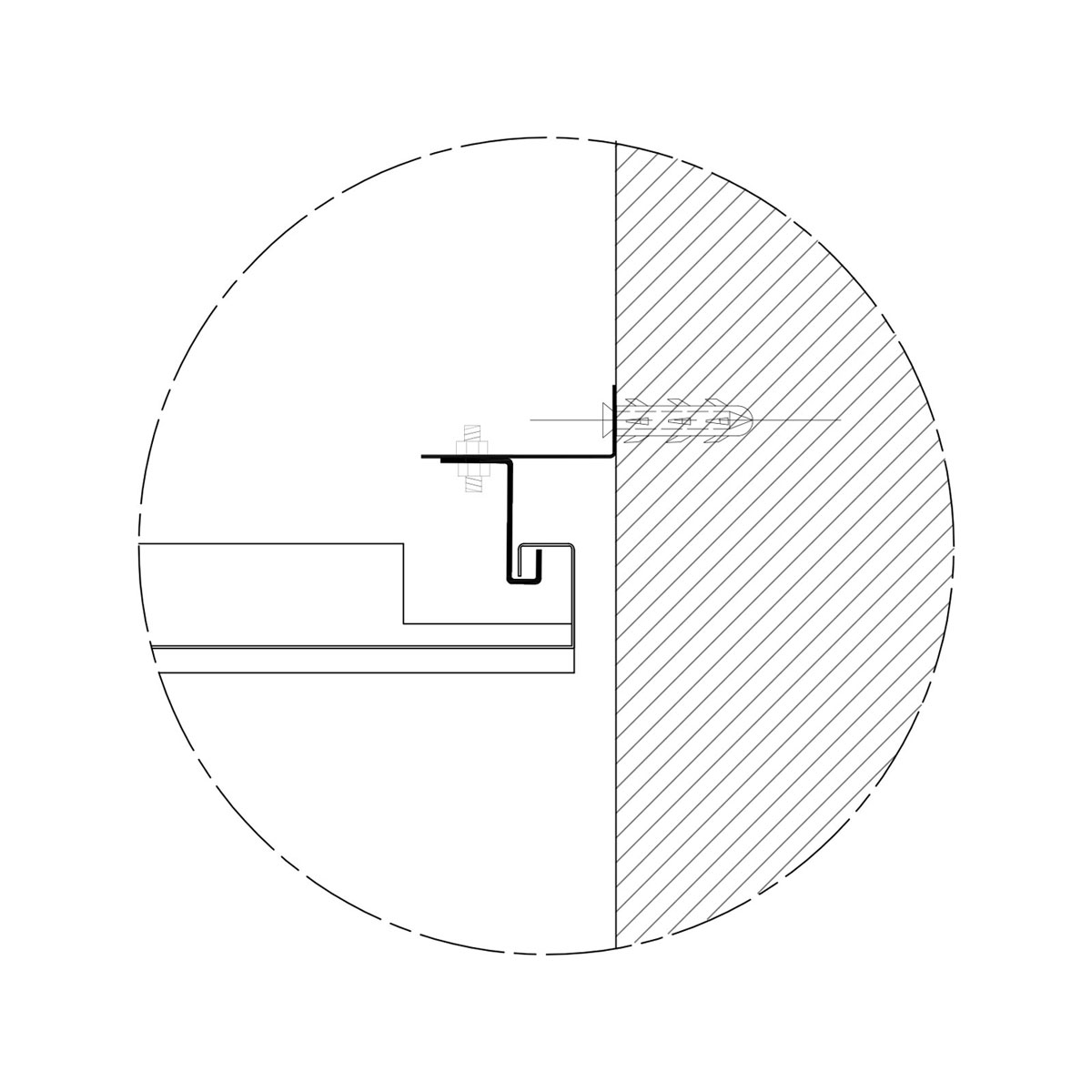

монтаж

документы

Имя файлаDOCXLSXPDF
Deckon Hook-On Koridor Ds En
Deckon Hook-On Koridor Ds En
