ГАРПУННАЯ СИСТЕМА

Общая информация

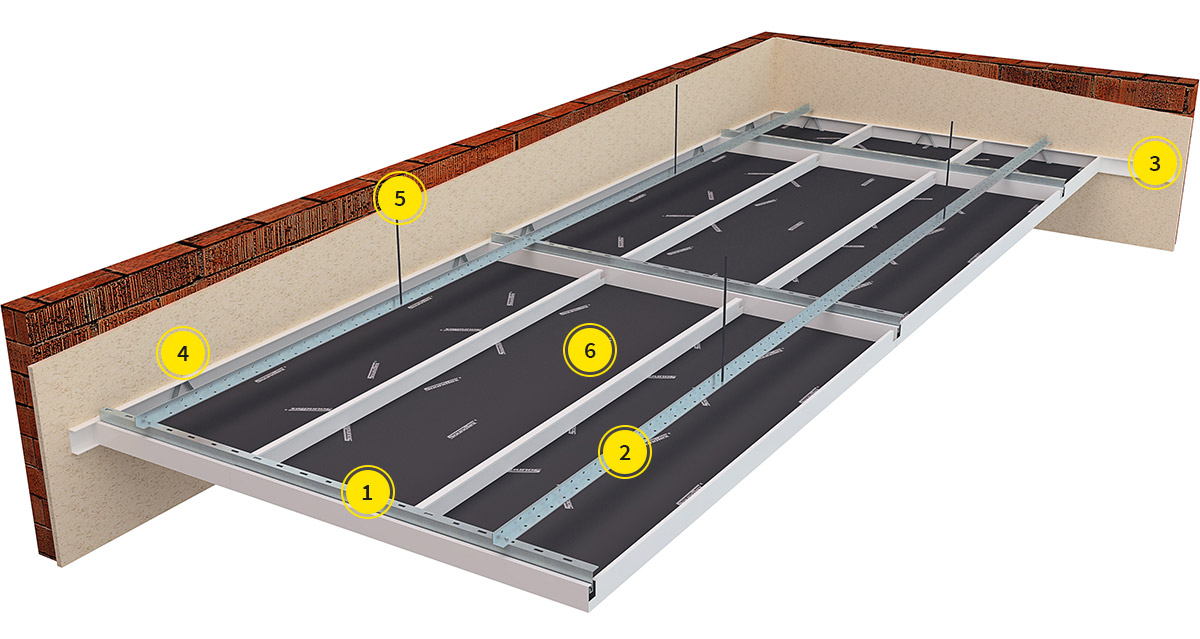

Гарпунная система используется для больших пространств, где имеется необходимость в частом доступе к потолочному пространству. Это скрытая система, панели полностью демонтируются благодаря крючкообразному профилю сетки, висящему на алюминиевых или оцинкованных стальных панелях. Эта система позволяет устанавливать большие панели размером от 300 до 1800 мм в длину

Panel Tipi
0.5 ~ 1.0 mm. alüminyum veya galvaniz çelik
Panel Ebat
en 300 – 600 mm.
boy 300 – 2400 mm.
Taşıyıcı Sistem
Kancalı gizli taşıyıcılı
Perforasyon
Full perfore, 50 mm. – 100 mm. bordürlü veya deliksiz
Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
Akustik Kumaş
Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri
Kalite Belgeleri
TSE (EN 13964), CE

подробно

S.NoGörselTanım300x1200 mm300x1800 mm600x600 mm600x1200 mm900x900 mm

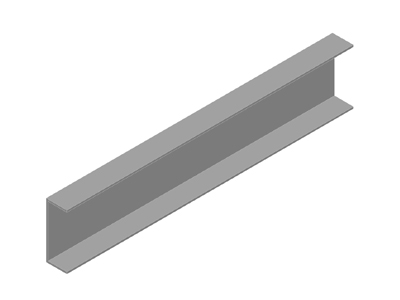

1Hook-on Kenar C Profili0,700,700,700,700,70

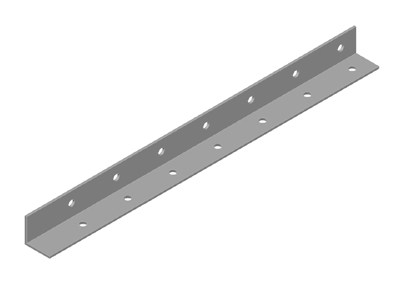

2Hook-on L Taşıyıcı Profil0,830,830,830,830,83

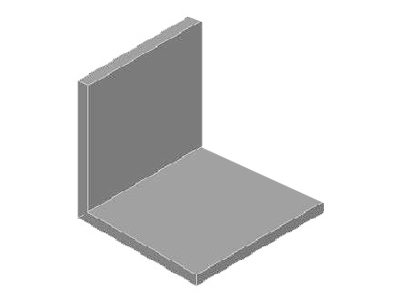

3Hook-on L Profil Taşıyıcı Ek Parça0,300,300,300,30

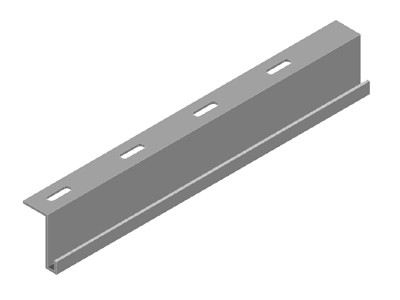

4Hook-on Z Taşıyıcı Profil0,830,551,670,831,10

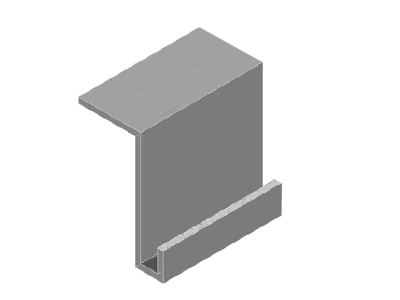

5Hook-on Z Profil Taşıyıcı Ek Parça0,300,200,550,300,40

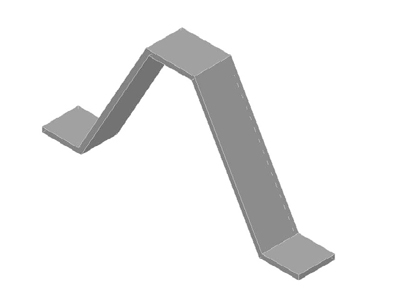

6Hook-on Baskı Takozu-----
7Vida + Somun2,201,803,302,202,60
8M6 Tij Dübel0,800,800,800,800,80

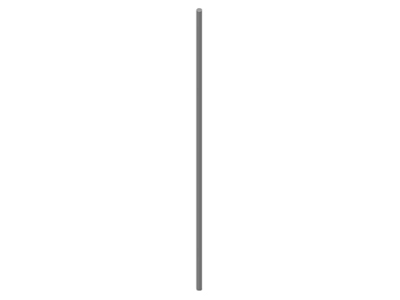

9M6 Askı Tiji0,800,800,800,800,80
10M6 Somun + Rondela1,601,601,601,601,60
цвета(Коды RAL)
  • RAL 9016
  • RAL 9010
  • RAL 9006
  • RAL 9003

CAD&PDF

Имя файлаDWGPDF
Hook-On Sistem Plan Kesit Çizimleri - DWG
Hook-On Sistem Sistem Elemanları Perforasyon Seçenekleri - DWG

монтаж

На этапе подготовки контента

документы

Имя файлаDOCXLSXPDF
Hook-On Şartname - Word
Hook-On Şartname - PDF
Deckon Hook-On DataSheet En - PDF
Deckon Hook-On Ds En
Deckon Hook-On Ds En
