ПОТОЛКИ С ПОЛУСКРЫТОЙ ПОДВЕСНОЙ СИСТЕМОЙ LAY-IN

Общая информация

Система укладки формируется за счет того, что алюминиевые или оцинкованные стальные панели опираются на сетчатую систему T15 / 24 или T15 / 24. Эта система также называется «полузакрытой», поскольку направляющие видны, но есть теневой эффект. Все панели демонтируются вручную без специального инструмента, поэтому система обеспечивает быстрый и легкий доступ к потолочному пространству.

Panel Tipi
0.5 ~ 0.7 mm alüminyum veya galvaniz çelik
Panel Ebat
300 mm x 300 mm
600 mm x 600 mm
600 mm x 1200 mm
Taşıyıcı Sistem
T15/24 görünür taşıyıcılı
Perforasyon
Full perfore, 5 cm - 10 cm bordürlü, perforasyonsuz
Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
Akustik Kumaş
Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri
Kalite Belgeleri
TSE, CE

подробно

S.NoGörselTanım600x600 mm300x300 mm300x600 mm600x1200 mm300x1200 mm

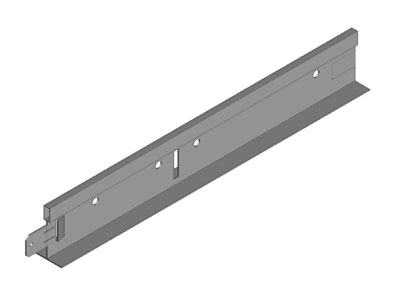

1T15/24 Ana taşıyıcı 3600 mm0,83 m0,83 m0,83 m0,83 m1,67 m

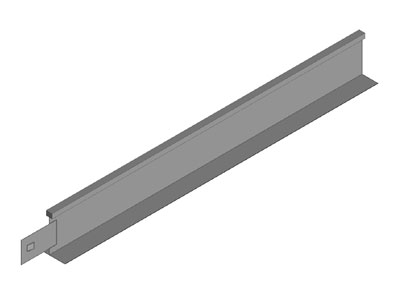

2T15/24 Tali taşıyıcı 1200 mm1,67 m3,00 m1,67 m1,67 m3,60 m
3T15/24 Tali taşıyıcı 600 mm0,83 m-2,5 m--
4T15/24 Tali taşıyıcı 300 mm-2,5 m0,7 m--

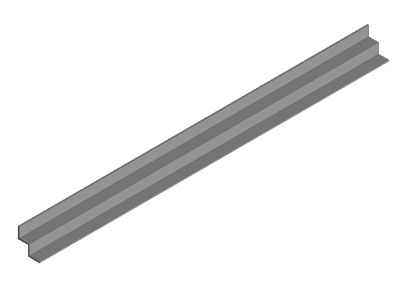

5Z veya L Köşebent 300 mm0,7 m0,7 m0,7 m0,7 m0,7 m

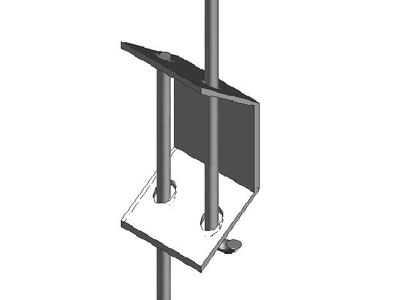

6Çiftli Yay0,7 adet0,7 adet0,7 adet0,7 adet0,7 adet
7Çelik Dübel0,7 adet0,7 adet0,7 adet0,7 adet0,7 adet
8Askı Teli0,7 adet0,7 adet0,7 adet0,7 adet0,7 adet
цвета(Коды RAL)
  • RAL 9016
  • RAL 9010
  • RAL 9006
  • RAL 9003

CAD&PDF

Имя файлаDWGPDF
Lay-in Sistem Plan Kesit Çizimleri - DWG
Lay-in Sistem Sistem Elemanları Perforasyon Seçenekleri - DWG

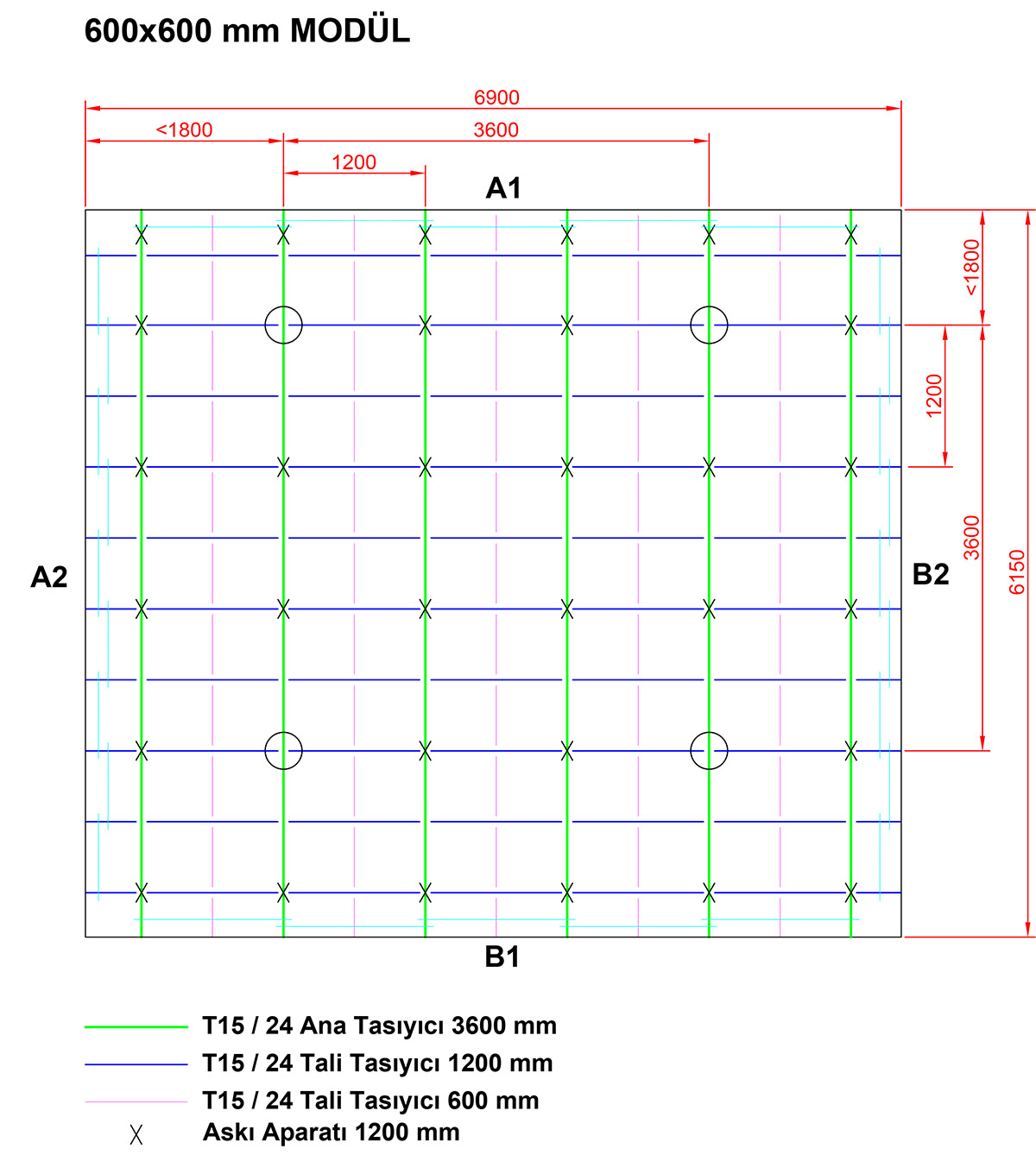

монтаж

документы

Имя файлаDOCXLSXPDF
Lay-In Şartname - Word
Lay-In Şartname - PDF
Deckon Premıum Alüminyum Asma Tavan Malz. ve Uyg. Teknik Şartnamesi - WORD
Lay-In DataSheet (EN) - PDF
Deckon Lay-İn Ds En
Deckon Lay-İn Ds En
Deckon_Lay-in_DS_FR
