Tetral Inverse
Genel Bilgiler

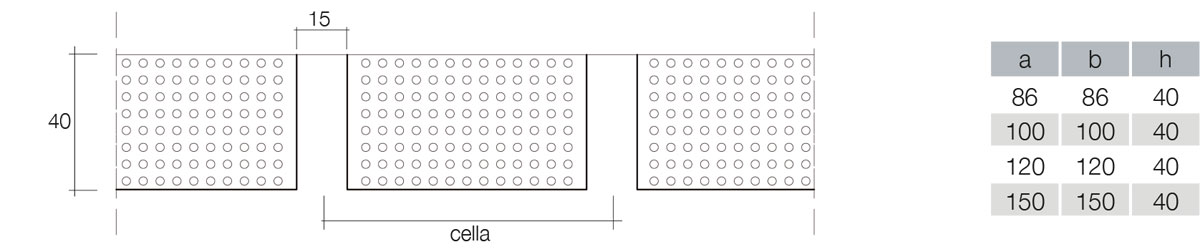

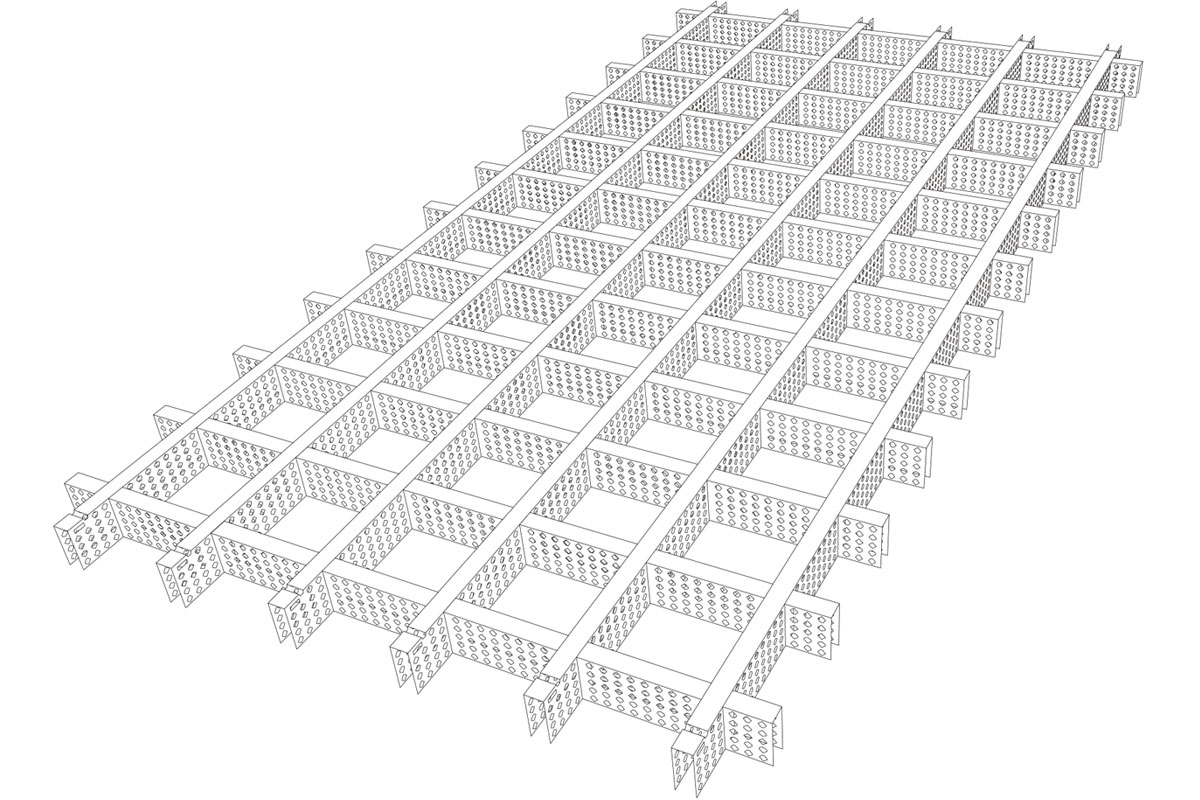

Tetral inverse, eni 15mm, yüksekliği 40 mm olan 40x15x40mm ters U (∏) şeklinde profillerden oluşan ve 600x1200 mm modüller halinde monte edilen bir petek tavan sistemidir. Hücre ölçüleri ise 90x90mm den 150x150 mm’e kadar olabilmektedir. Profil yüksekliği yine 40 mm’dir. 600x1200 mm modüllerin tavan montajı, gizli taşıyıcılı Delta taşıyıcı sistem ile yapılır. ∏ profiller deliklidir. Düzenli perforasyon yapılan bu profiller sayesinde tavanda farklı ışık oyunları yapılabilmektedir.

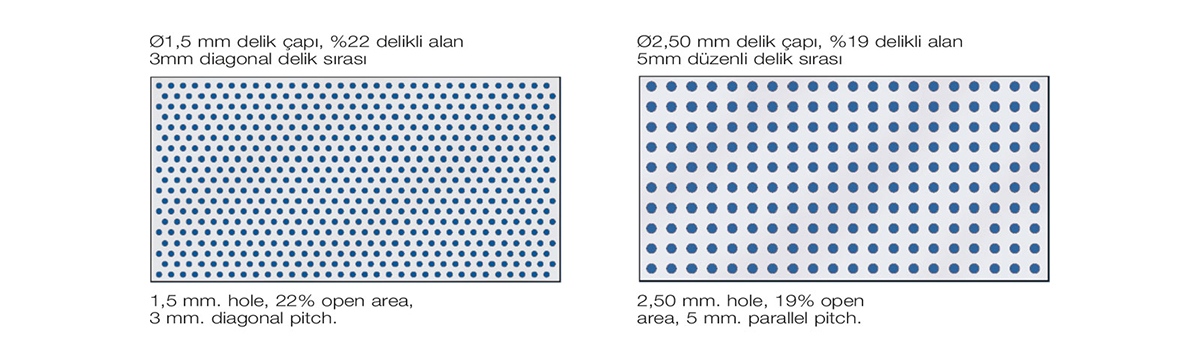

Delik çapı Ø 1,50 mm, 22% delikli alan, 3 mm diagonal delik aralıklı Delik çapı Ø 2.50 mm, 19% delikli alan, 5 mm düzenli delik aralıklı ∏ profillerin iç kısmı ile dış kısmı farklı renklerde üretilerek, farklı tasarım amaçlarına uygun petek tavan tasarımları yapılabilmektedir.
Bu ürün için standart renkler: İçi mavi RAL 5012, dışı gümüş gri RAL 9006 İçi alüminyum metalik, dışı siyah RAL 9005
Tetral Inverse, çoğunlukla nakliyeyi kolaylaştırmak amacıyla petek haline getirilmeden demonte olarak tedarik edilir. Ancak istek üzerine montajlı/petek haline getirilmiş olarak da sunulabilmektedir.
Alüminyum asma tavan sistemleri uluslar arası normlara göre yanmaz sınıftadır
Şartname
- Tedarik Şekli
- Petek haline getirilmiş veya demonte
- Malzeme
- 0,40 mm kalınlıkta aluminyum
- Profil Kesit
- "∏" base, 15mm ve h:40mm

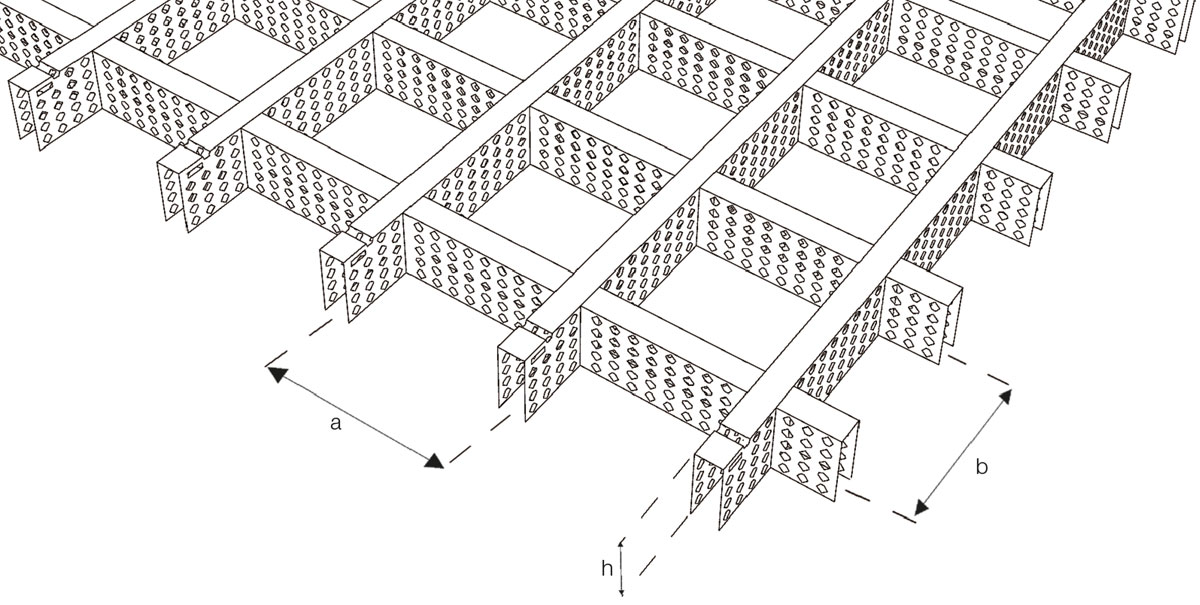

- Hücre Ebadı
- ..x.. mm.
- Panel Ebadı
- 1200x600mm
- Yüzey Bitiş
- İçi mavi RAL 5012
Dışı gümüş gri RAL 9006
İçi aluminyum metalik
Dışı siyah RAL 9005 - Taşıyıcı Sistem
- Delta taşıyıcı sistem, gizli taşıyıcılı
Detaylar

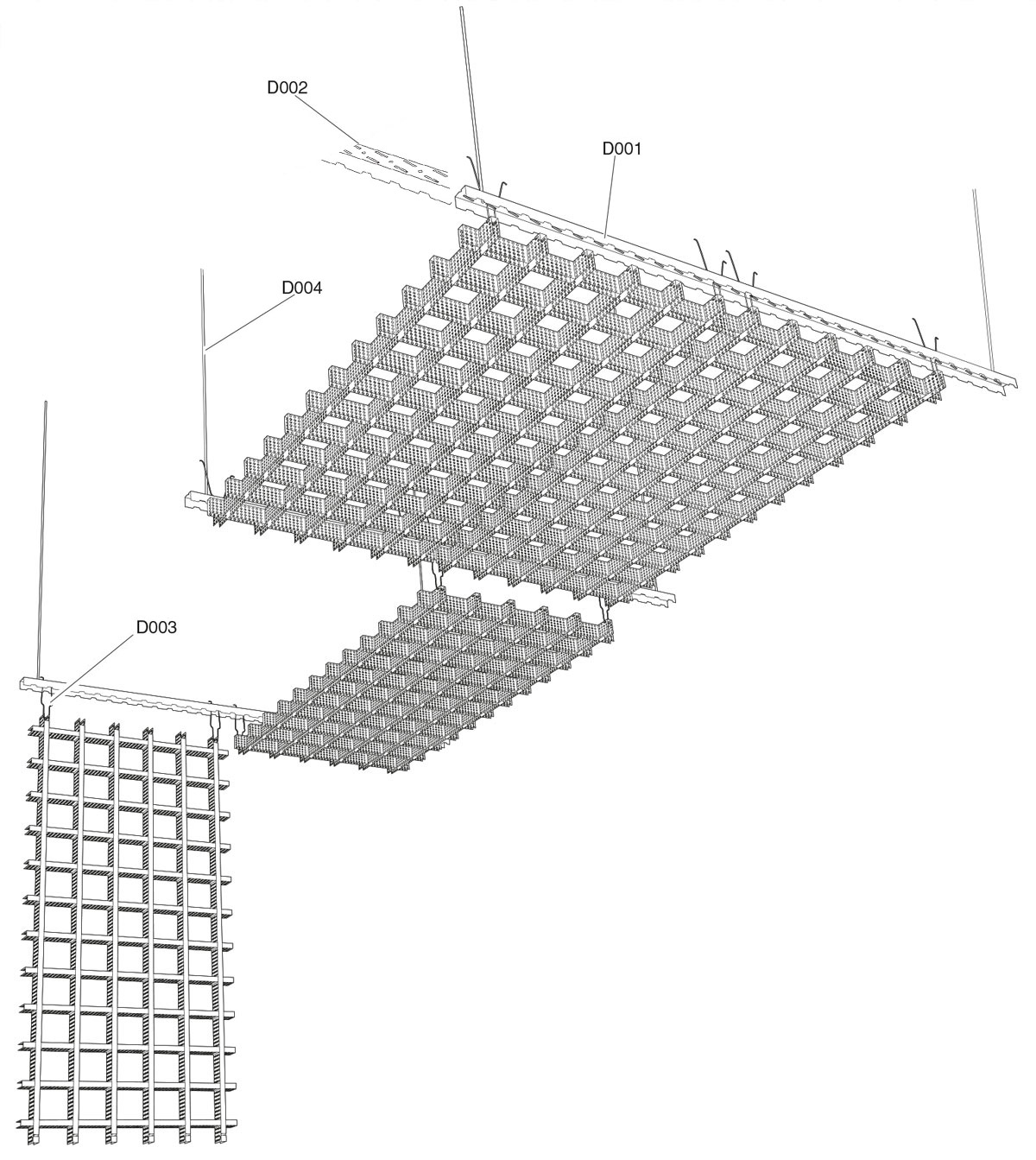

| No | components per sq.m. | unit | Panel 1200x600 |
|---|---|---|---|
| 1 | D001suspension channel | lm | 0,80 |
| 2 | coupler | adet | 0,28 |
| 3 | D003 spring | pc | 5,56 |
| 4 | D004 rod | pc | 0,70 |
CAD&PDF
| Dosya Adı | DWG | ||
|---|---|---|---|
| Bu ürün için henüz dosya yüklenmemiştir | |||
Montaj

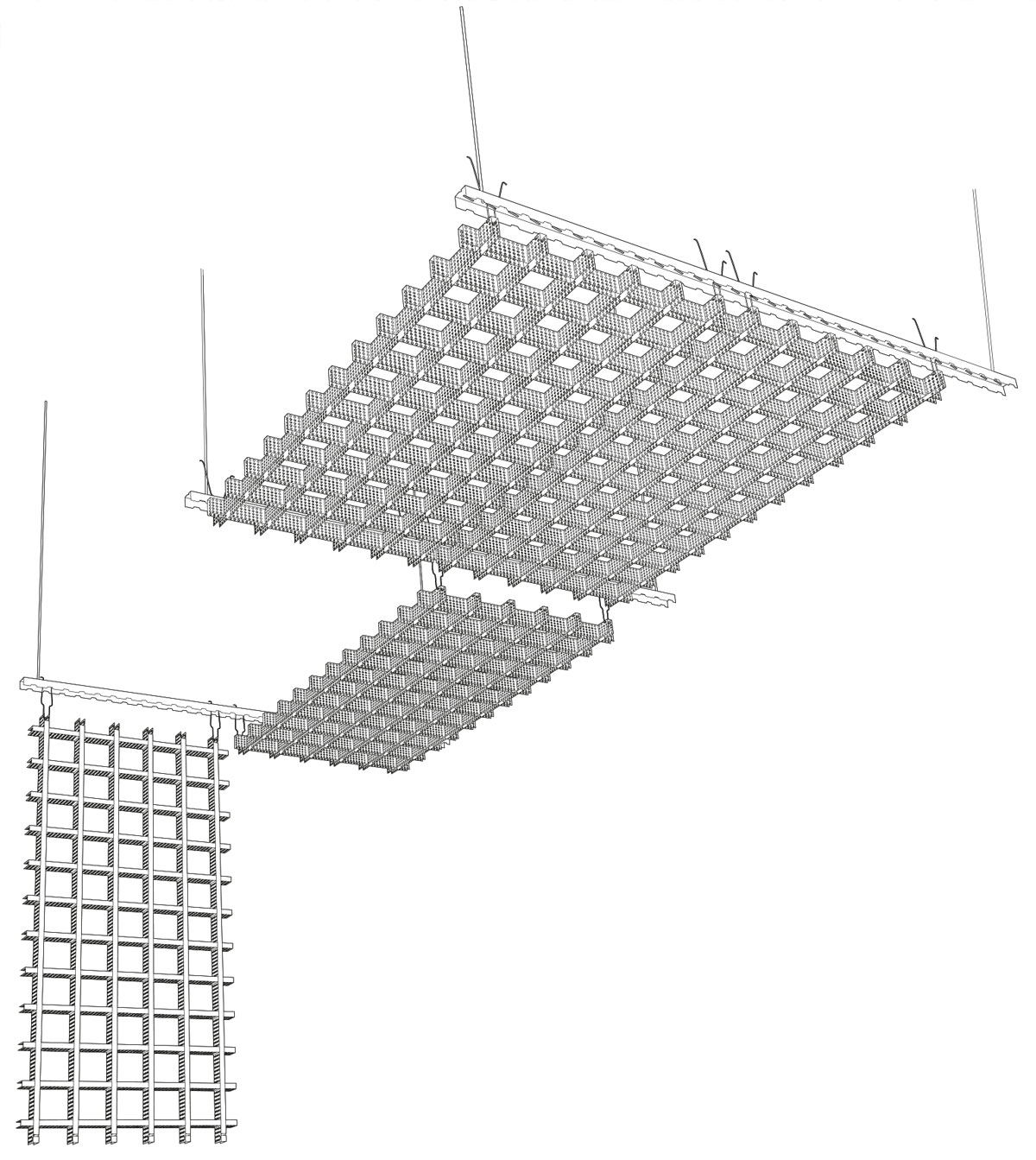

Using the concealed Delta suspension system, to install INVERSE is very easy and fast. The concealed suspension gives a trackless appea- rance and each panel, fully downward demounta- ble, can be hinged down without being totally remo- ved.
