تيترال لاين
معلومات عامة

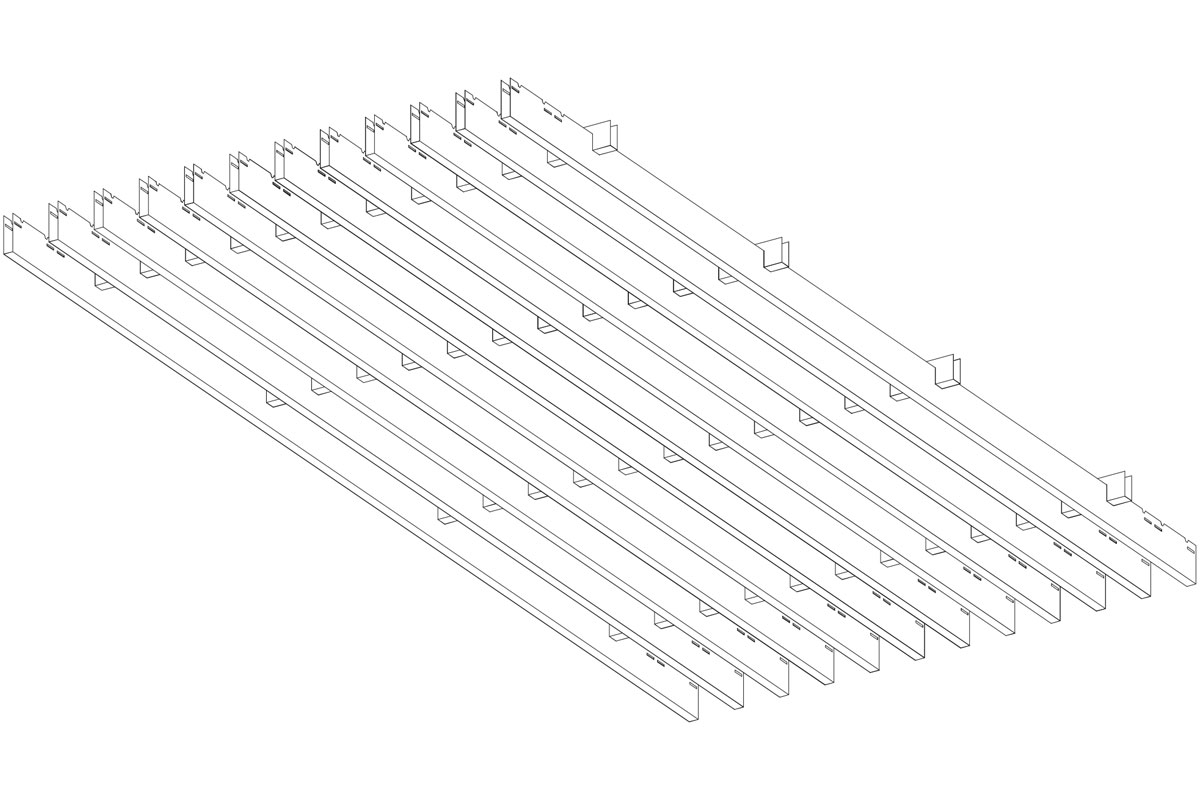

تيترال لاين، هو الصورة الخطية لنظام تيترال ب للسقوف الخلوية ذات الناقل الذاتي، وهو نظام للسقوف الخلوية يمكن تفكيكها باتجاه الاسفل تماماً. البروفيلات الخطية الرقيقة والديكورية التي في شكل "U" في عرض 5 مم، و10مم، يتم تكوين هذا المنتج من خلال الجمع والتوحيد بين البروفيلات المتوازيو مع بعضها البعض، ذلك ببروفيل داعم الذي على تلك البروفيلات. يتم تقديم تيترال لاين، في شكلين اثنين وفقاً لمقاييس عرض قاعدة البروفيل: تيترال لاين ب5، تيترال لاين ب10. هذه الخيارات تقدم حلاً مناسباً لكل تصميم. تيترال لاين، يتم إنتاجه في وضع وحدات بمقاييس 1200×600 مم، ومكوّنة من البروفبلات في شكل "U" وبأبعاد 5-10مم من عرض القاعدة، وبارتفاع 30/40 مم، بحيث تكون فاصلة (pitch) البروفيل 15 مم. يتم تعليق الوحدات التي في أبعاد 1200×600 مم بنظام ناقل ديلتا. كما يمكن إنتاج وحدات خاصة في طول من 1200 مم الى 2400 مم (لأجل ب5)، والى 1800 مم (لأجل ب10) أيضاً، وذلك بناء على الطلب. يمكن تقديم تيترال لاين لبروفيلات السقوف الخلوية، بصورة مسطحة او جمالية، وفي شكل منثقف أيضاً لأجل الخدمة للأغراض الصوتية.

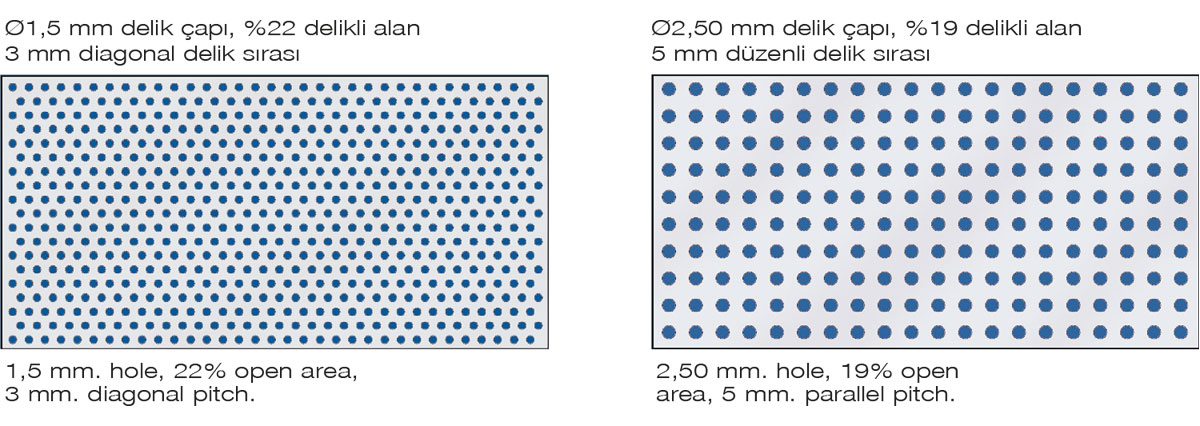

قطر الثقب Ø 1,5مم، و%22 من المساحة المنثقبة، و3مم من فواصل الثقب القطرب
قطر الثقب Ø 2,5مم، و%19 من المساحة المنثقبة، و5مم من فواصل الثقب القطرب
يمكن الإنتاج مستخدماً المادة الخامة الألومينيومية المدهنة مسبقاً (pre-painted) او المدهنة فيما بعد (post-painted). كما أنه من الممكن تنويع السقوف بالالوان من خلال الاختيار من كارتلس الالوان من ألوان رال، وأن سي أس، وبانتون، وسيكينز [RAL, NCS, PANTONE, SIKKENS].
يتم تزويد تيترال لاين في الغالب بصورة مفككة دون جعله في صورة خلوية، وذلك لغرض تسهيل النقل. ولكنه يمكن تقديمه بصورة مركبة/في شكل خلوي أيضاً بناء على الطلب.
أنظمة السقوف المعلقة الألومينيومية هي من الصنف غير القابل للحرق وفقاً للمعايير الدولية.
Specification
- Supply form
- unassembled / assembled panels
- Material
- 0,40 mm. th. aluminium
- Section blade

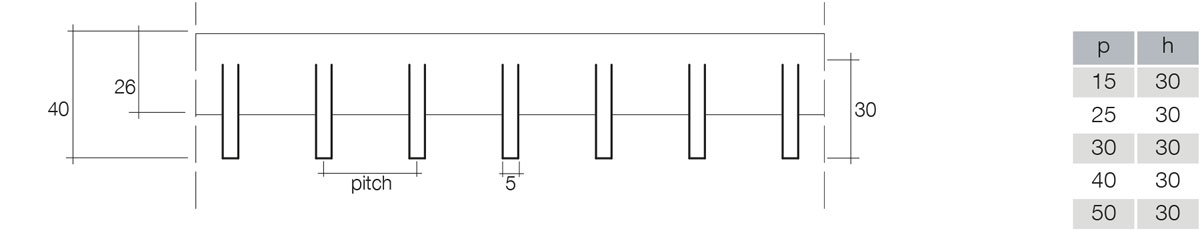

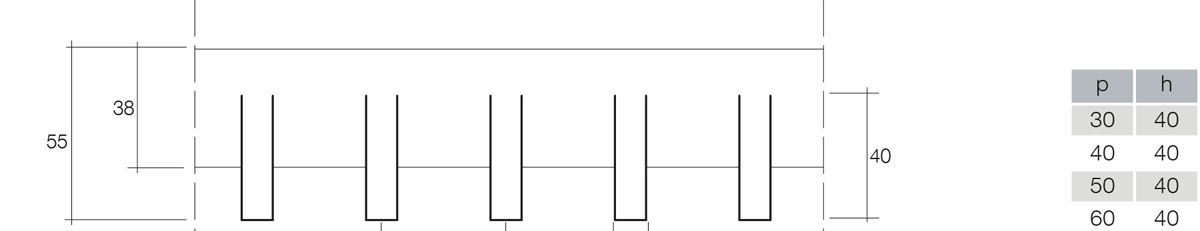

- "U" base 5 (h30) veya 10 (h40) mm

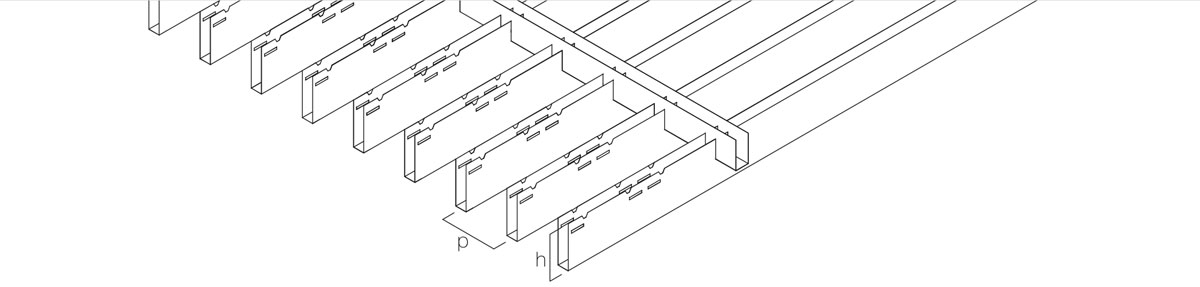

- Pitch
- ... mm.
- Panel size

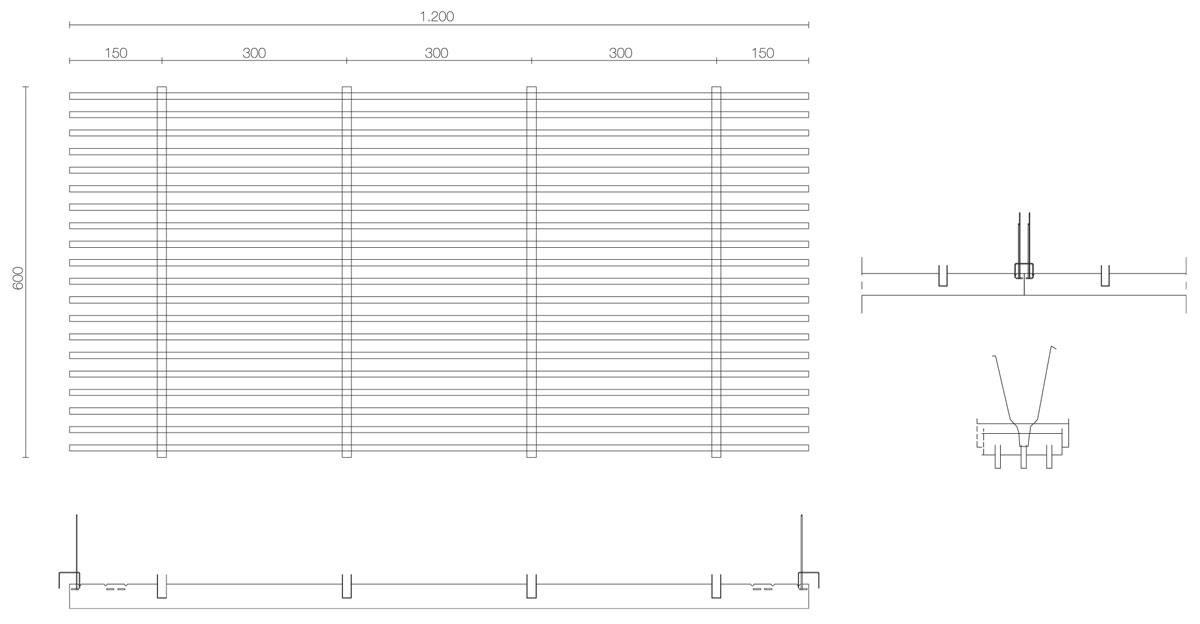

- 1200x600 mm
- Finish
- ...
- Suspension
- Deltasystem
التفاصيل

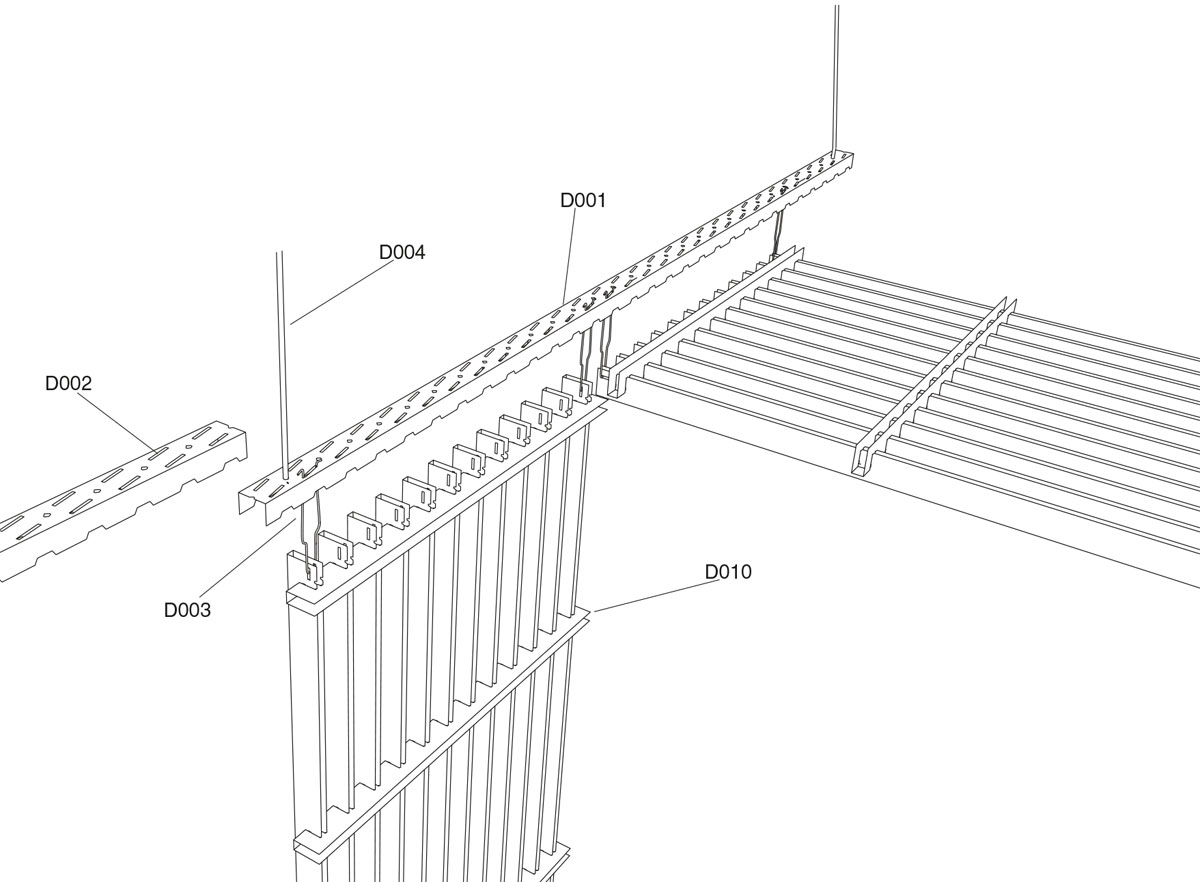

| No | components per sq.m. | Unit | Panel 1200x600 |
|---|---|---|---|
| 1 | D001 suspension channel | lm | 0,80 |
| 2 | coupler | pc | 0,28 |
| 3 | D003 spring | pc | 5,56 |
| 4 | D004 rod | pc | 0,80 |
| 5 | D010 panel support bridge | pc | 0,80 |
مونتاج

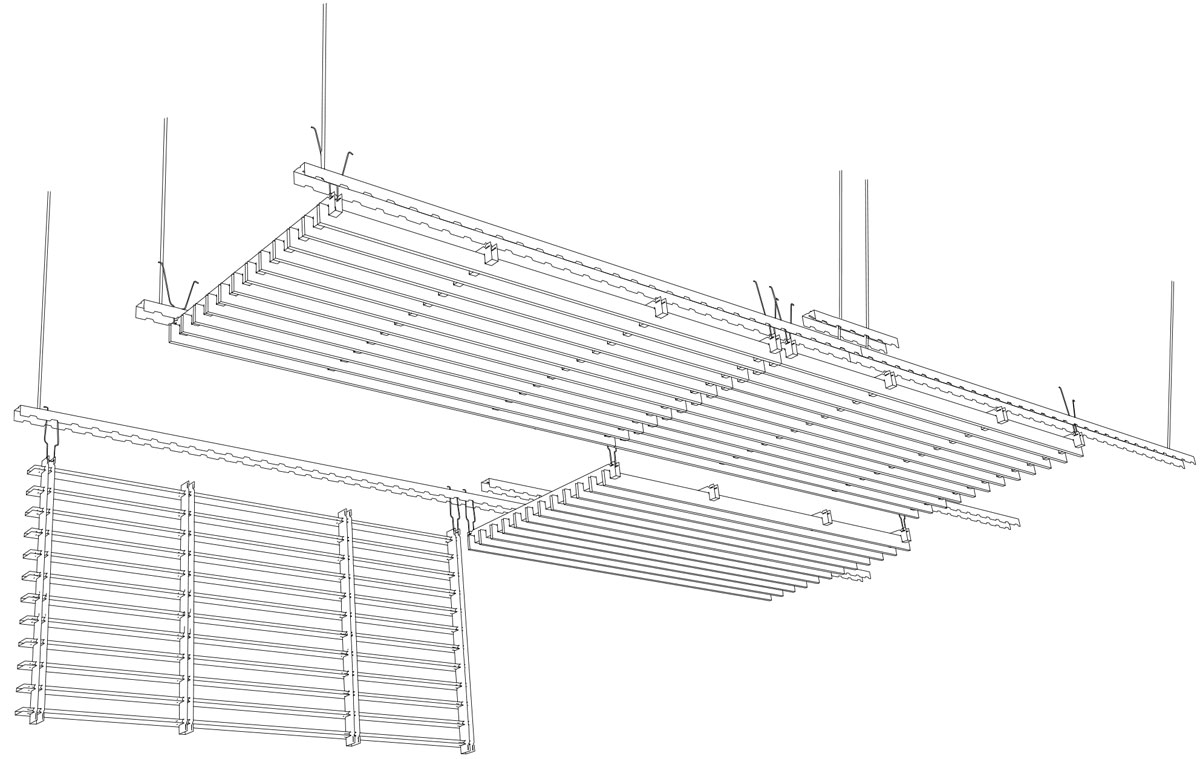

The concealed Delta suspension system allows for easy and fast placement or removal of TETRÁL Line. The suspension system gives a trackless appearan- ce and allows for demounting of the panels from below. The minimum free space required for comfortable demounting is 80 mm only.
