تيترال ب
معلومات عامة

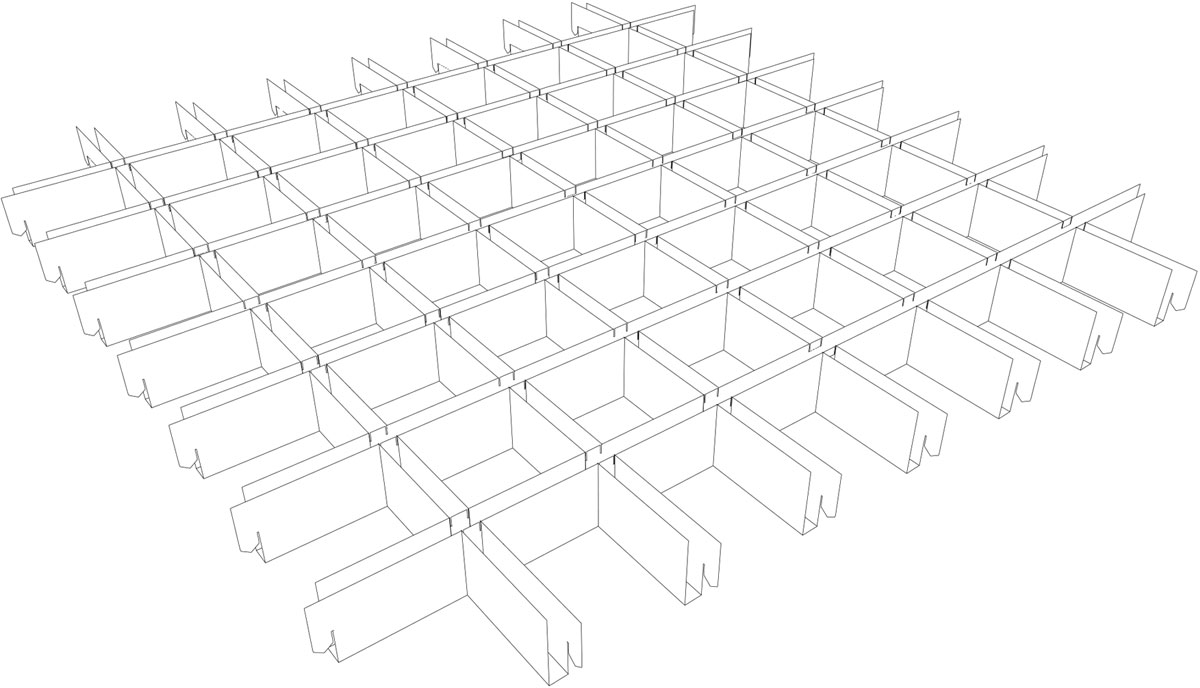

نظام تيترال ب، هو نظام السقف الألومنيومي في شكل فتحة خلية العسل، يتم إنتاجه وتصنيعه مستوحاة من نظام الشبكة الخشبية التقليدية، ويتكوّن من بروفيل "U" في أشكال مختلفة من عرض السقف وارتفاعه. يقدم هذا النظام فرصاً وإمكانيات مختلفة للمصممين والمهندسين المعماريين وذلك بانواعه، وأبعاده للخلايا، وتفاصيله من نهاية السطح. يتم بفضل النظام الناقل الذاتي المتكوّن من البروفيلات المتشكلة من الخلايا، الحصول على صورة للسقف ممتازة، وغير منفصلة.

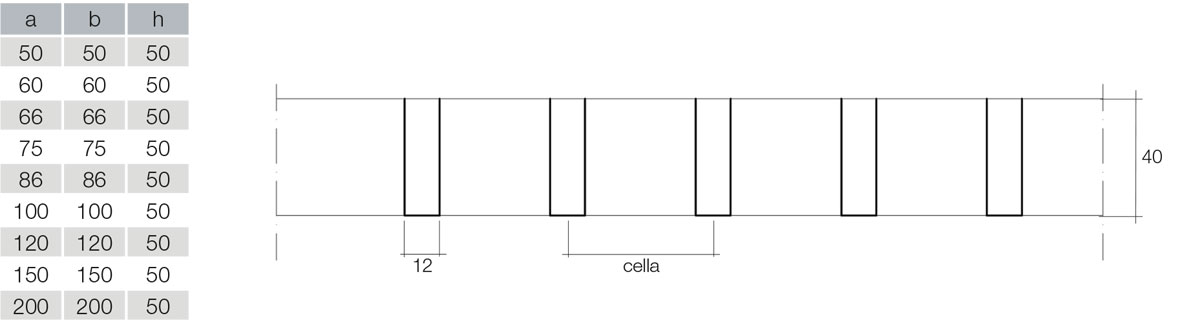

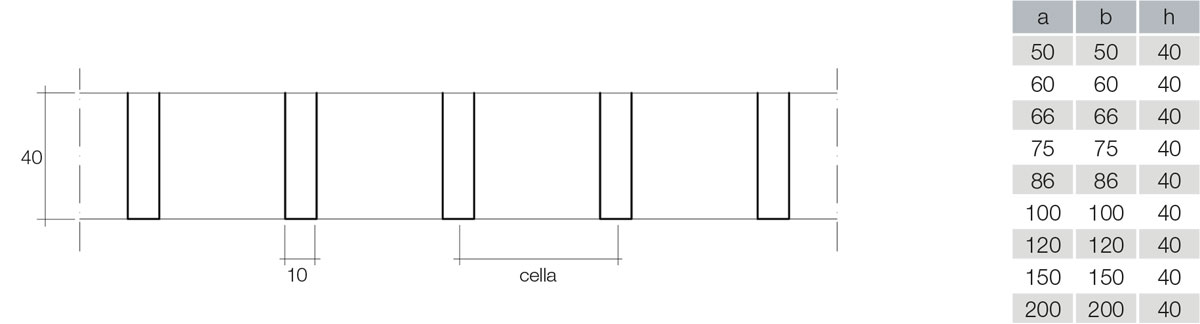

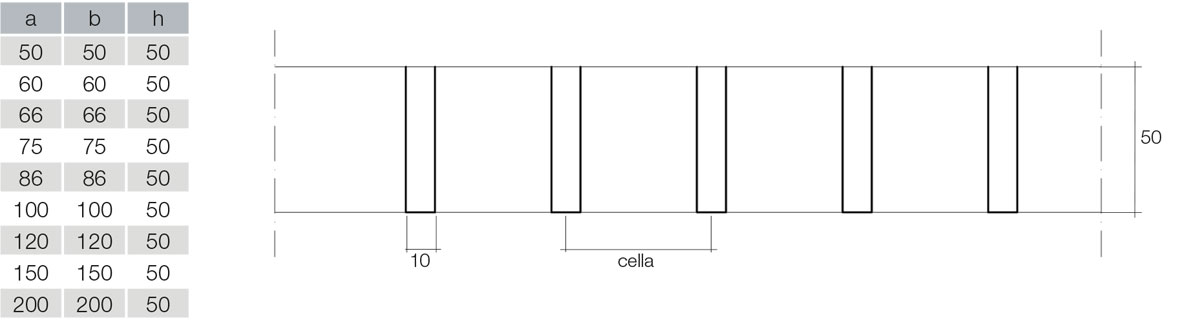

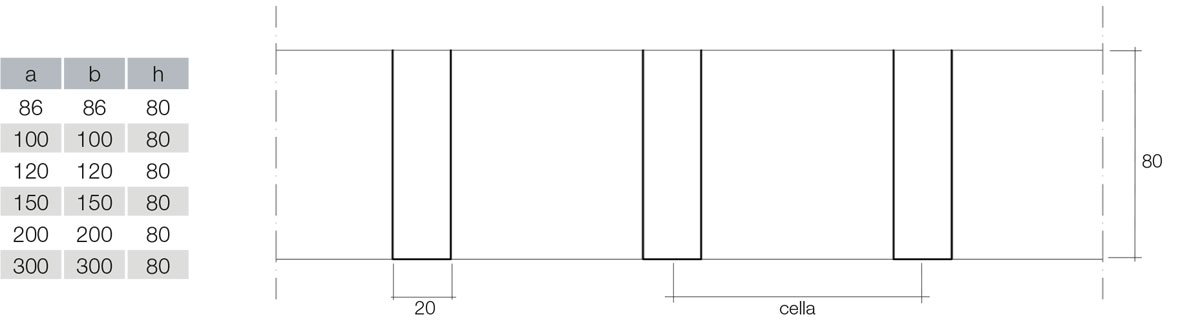

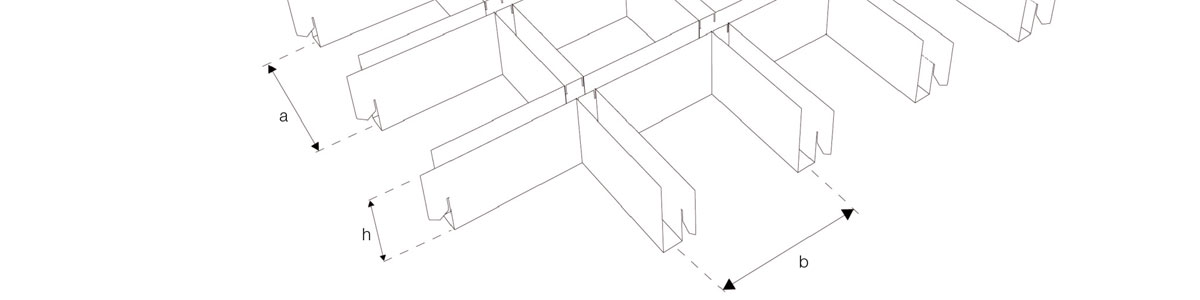

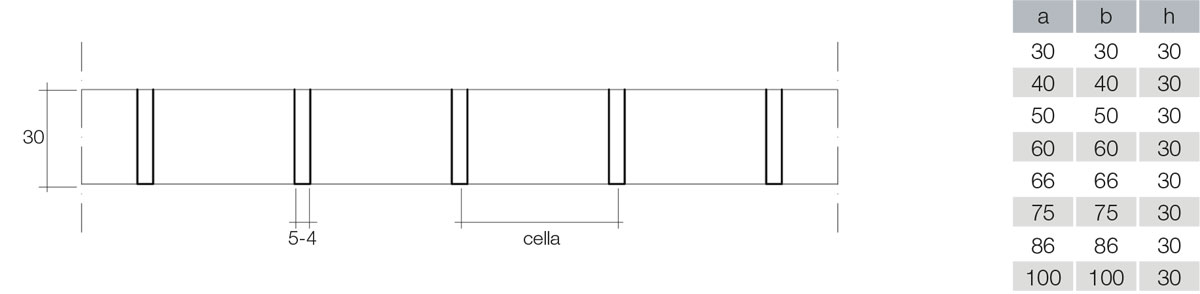

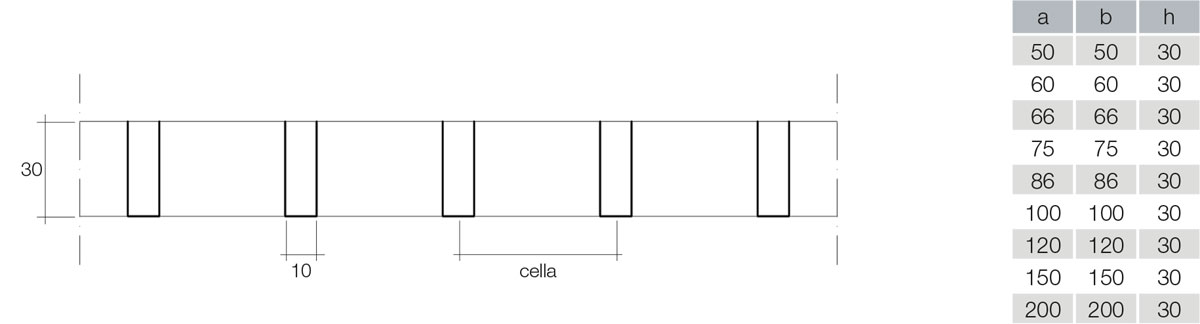

يتم تقديم نظام تيترال ب في 5 أشكال: تيترال ب4، وب5، وب10، وب12، وب20؛ وهي أسمائه المختلفة حسب لمقاييس عرض البروفيل. يتكوّن نظام تيترال ب من البروفيلات الألومينيومية في شكل بروفيل U المزدوج المنتج احادياً في أبعاد 600×600مم او 1200×600 مم. تختلف أبعاد الخلايا من 30×30 مم الى 300×300مم. أما ارتفاع البروفيلات فتمتد من 30 مم الى 80 مم. يمكن تقديم بروفيات تيترال ب للسقوف الخلوية بصورة مسطحة او جمالية، وفي شكل منثقف لأجل الخدمة للأغراض الصوتية.

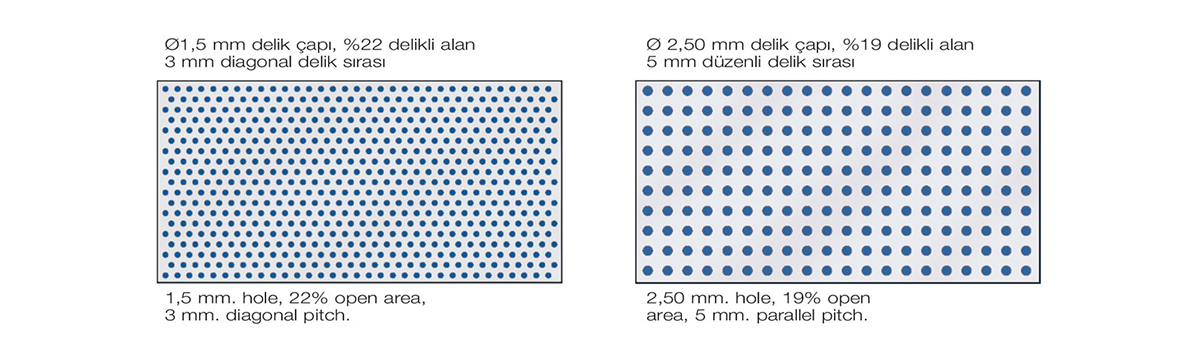

قطر الثقب Ø 1,5مم، و%22 من المساحة المنثقبة، و3مم من فواصل الثقب القطرب
قطر الثقب Ø 2,5مم، و%19 من المساحة المنثقبة، و5مم من فواصل الثقب القطرب
خيارات اللون الألومينيومية المدهنة جاهزاً او المدهنة فيما بعد واسعة جداً. من الممكن الإنتاج وفقاً للخيارات التي تتم من كارتلس الالوان من ألوان رال، وأن سي أس، وبانتون، وسيكينز [RAL, NCS, PANTONE, SIKKENS].
يتم تزويد تيترال ب في الغالب بصورة مفككة دون جعله في صورة خلوية، وذلك لغرض تسهيل النقل. ولكنه يمكن تقديمه بصورة مركبة/في شكل خلوي بناء على الطلب.
أنظمة السقوف المعلقة الألومينيومية هي من الصنف غير القابل للحرق وفقاً للمعايير الدولية.
Specification
- Supply form
- Petek haline getirilmiş, hazır
- Material
- 0,40/0,80 mm kalınlıkta aluminyum
- Section blade
- "U", 4/5/10/12/20mm ve h: --mm
- Cell size
- ..x.. mm.
- Panel size
- 600x600mm ve 1200x600mm
- Finish
- ...
- Suspension
- concealed suspension by main and cross runners
التفاصيل
| No | components per sq.m. | unit | cell 30-66 | cell 75-300 | Panel |
|---|---|---|---|---|---|
| 1 | T001 rod | pc | 2,00 | 1,00 | 600x600 |
| 2 | T002 spring | pc | 2,00 | 1,00 | 600x600 |
| 3 | T003 hook | pc | 2,00 | 1,00 | 600x600 |
| 4 | splicer for | pc | 0,94 | 0,47 | 600x600 |
| 5 | T1800 main runner | pc | 0,94 | 0,47 | 600x600 |
| 6 | T1200 cross runner | pc | - | 1,38 | 600x600 |
| 7 | T600 cross runner | pc | 2,70 | 1,38 | 600x600 |
مونتاج

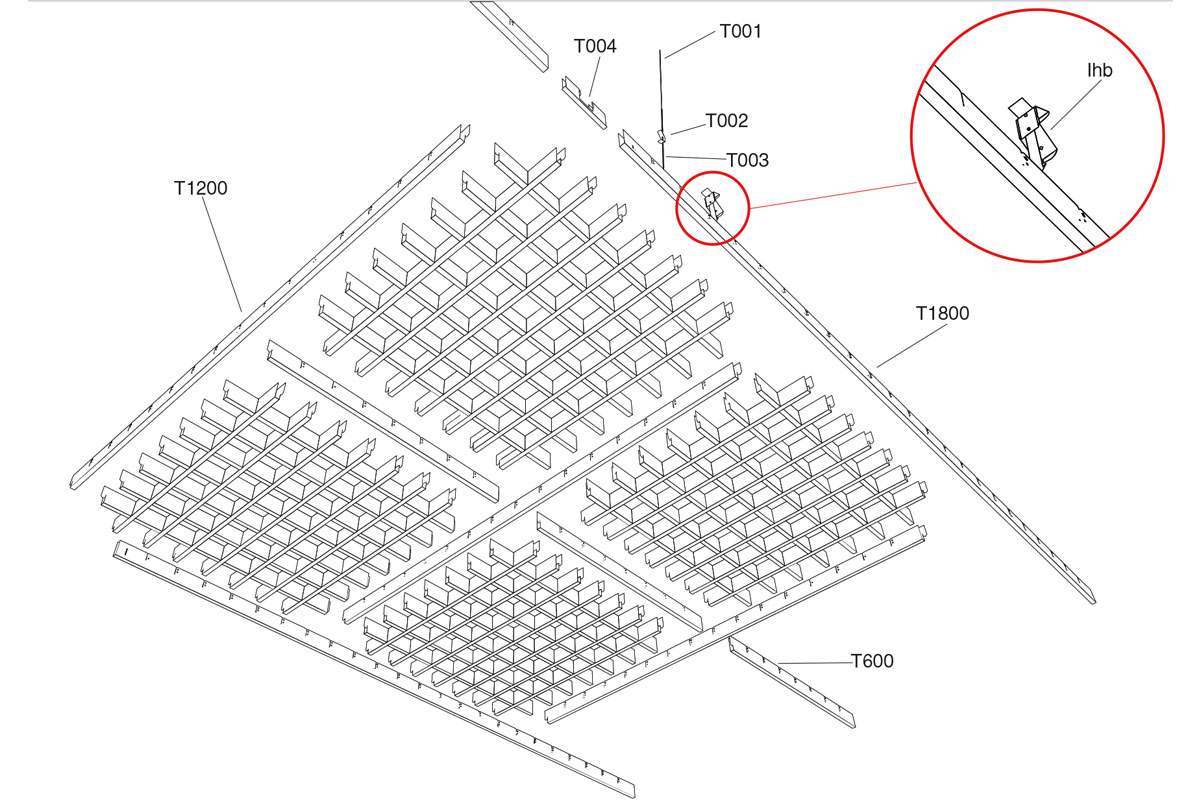

The TETRÁL b ceiling features fully integrated suspension system, with main runners (T1800 mm length) and cross runners (T1200/T600 mm length) made from the same profiles as the panel. Rows of main runners are installed at 1200 (or 600) mm centres, while the cross runners are clicked in- between the main runners at 600 mm. The TETRÁL b panels can be also suspended from the concealed Delta suspension system, demoun- table from below. In this case the standard module is 1200x600 mm.
