تيترال س
معلومات عامة
نظام تيترال س15 وس24 هو نظام السقف الألومنيومي في شكل فتحة خلية العسل، يتم إنتاجه وتصنيعه مستوحاة من نظام الشبكة الخشبية التقليدية، ويتكوّن من بروفيلات "U" التي هي عرض قاعدتها 15 مم، و24 مم، وأما ارتفاعه ف35-50 مم. يقدم هذا النظام الذي تم تصميمه على ان يتم استخدامه مع نظام ت15، وت24، صورة غير منقطعة مخفية النظام الناقل في السقف. يوفر نظام تيترال س15، وس24 إمكانية التركيب والتفكيك السهلين، وهو بهذه الناحية مفضل ومرجح الى حد كبير.

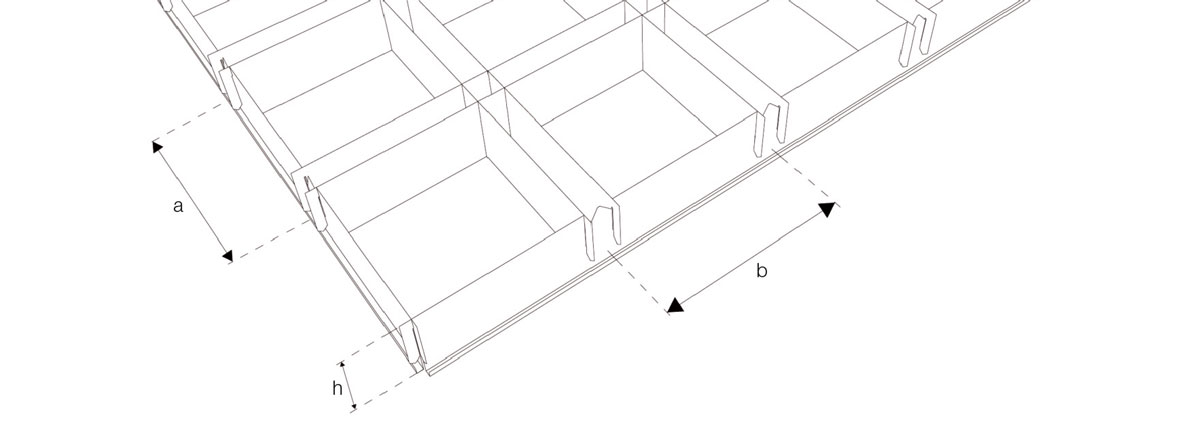

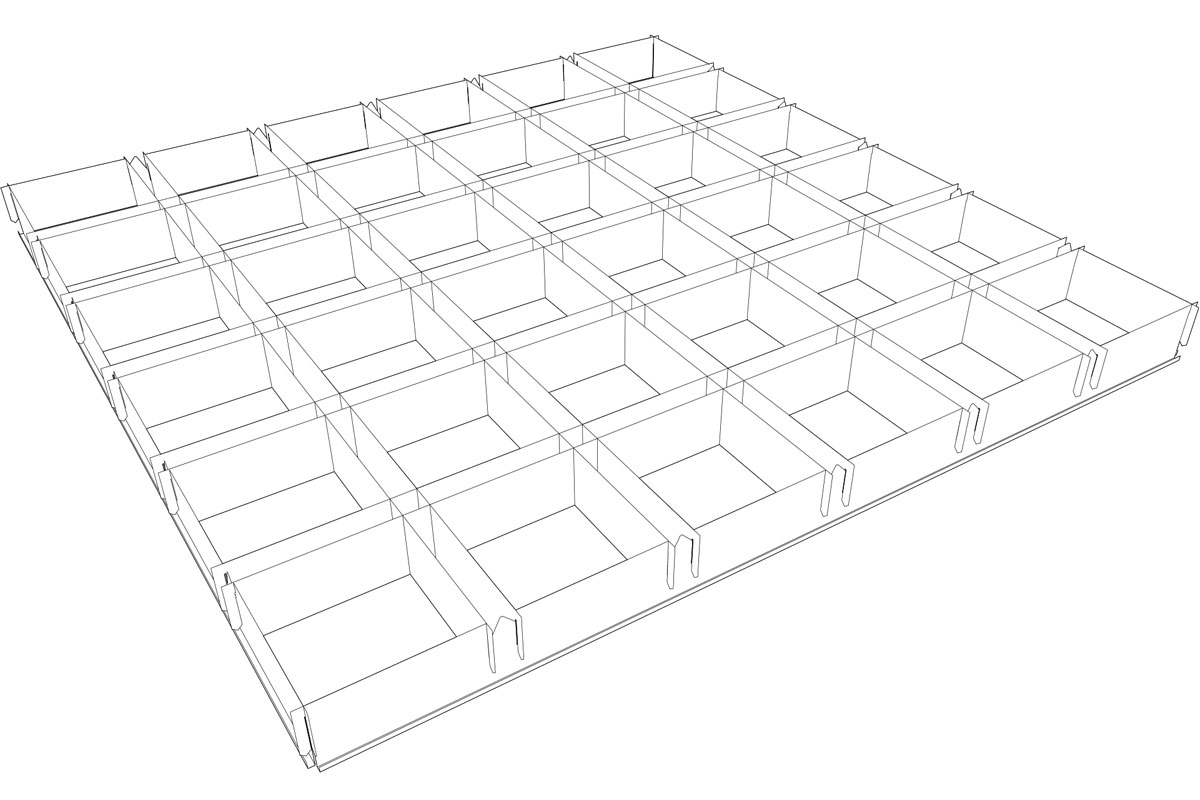

نظام السقف الخلوي المستخدم في تركيا بصورة شائعة هو هذا نظام تيترال س ذو الناقل المخفي المتكون من بروفيلات "U" التي هي عرض قاعدتها 15 مم، و24 مم. يتم تكوين نظام تيترال س15، وس24 للسقف الخلوي من اللوحات في شكل الوحدات مقاييسها 600×600 المتكونة من تشابك بروفيلات "U" التي هي عرض قاعدتها 15 مم، و24 مم في بعضها البعض، وتوجد في جوانب هذه الوحدات التي في شكل مربع بروفيلات الإطار لأجل تويع ناقلات T في الأطراف الأربعة. يمكن ان تتراوحة أبعاد الخلية من 60×60مم الى 300×300 مم.

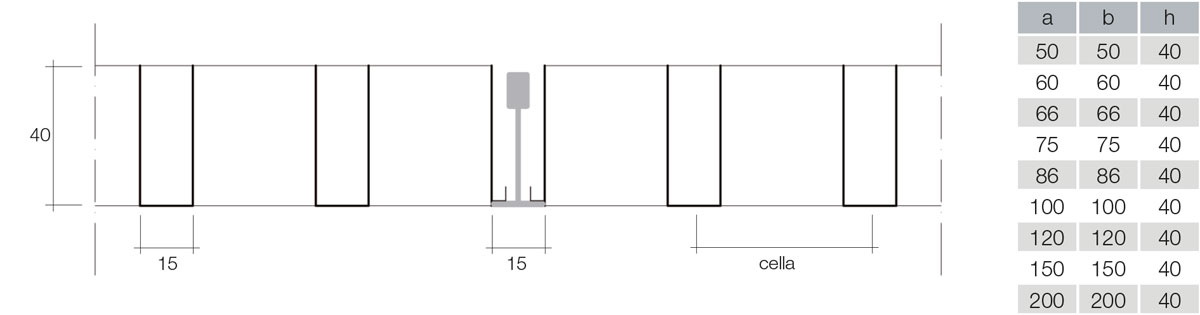

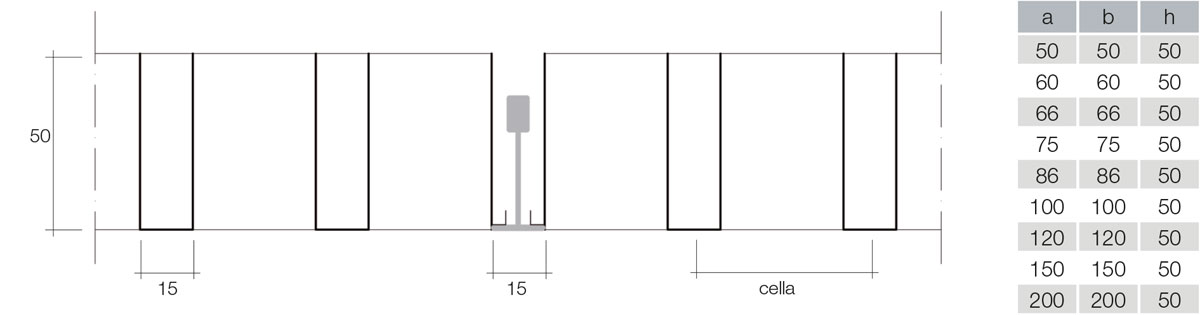

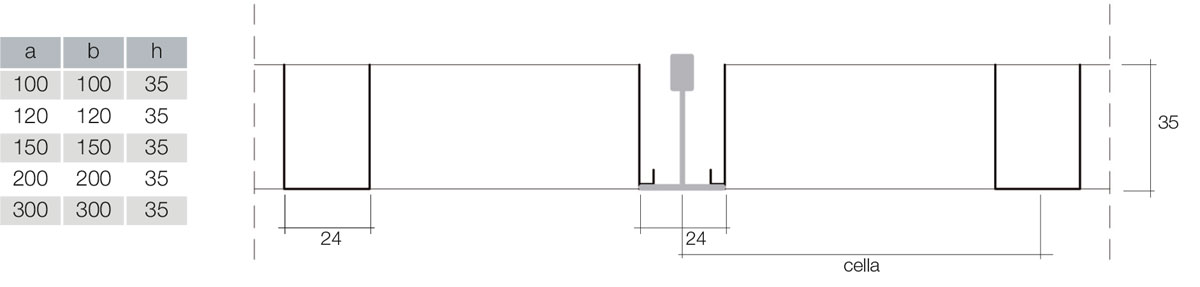

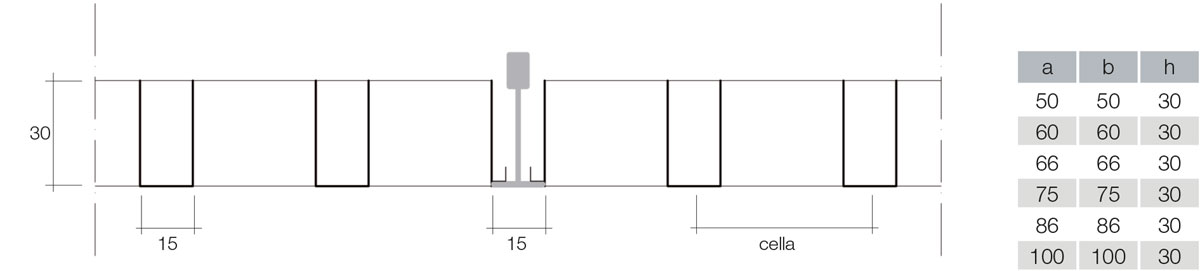

ارتفاع البروفيل هو 30/40/50 مم لأجل س15، و35 لأجل س24.

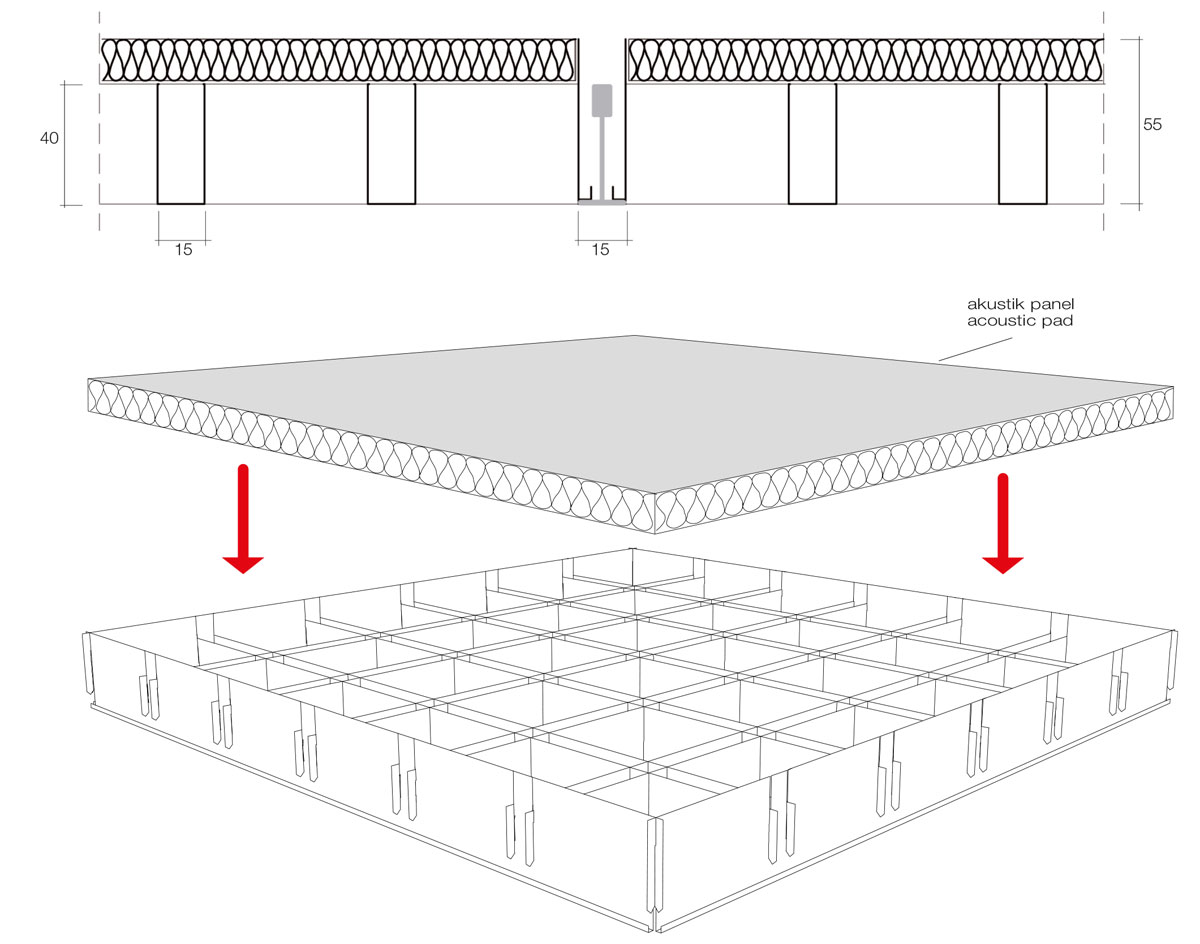

يتم إنتاج بروفيلات "U" لنظام تيترال س15، س24 بنظام الانحناء في الماكينات التكنولوجية العالية التي تعطي هذه البروفيلات الحدة والخلوة عن الخطأ.يمكن تقديم بروفيات تيترال س15مم، وس24مم لبروفيلات السقوف الخلوية بصورة مسطحة او جمالية، وفي شكل منثقف أيضاً لأجل الخدمة للأغراض الصوتية.

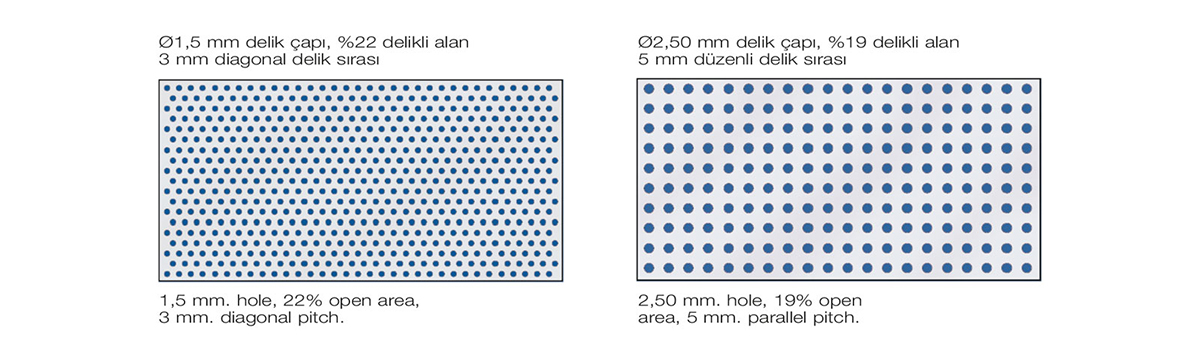

قطر الثقب Ø 1,5مم، و%22 من المساحة المنثقبة، و3مم من فواصل الثقب القطرب، قطر الثقب Ø 2,5مم، و%19 من المساحة المنثقبة، و5مم من فواصل الثقب القطرب. خيارات اللون الألومينيومية المدهنة جاهزاً او المدهنة فيما بعد واسعة جداً. من الممكن الإنتاج وفقاً للخيارات التي تتم من كارتلس الالوان من ألوان رال، وأن سي أس، وبانتون، وسيكينز [RAL, NCS, PANTONE, SIKKENS].
يتم تزويد تيترال س في الغالب بصورة مفككة دون جعله في صورة خلوية، وذلك لغرض تسهيل النقل. ولكنه يمكن تقديمه بصورة مركبة/في شكل خلوي بناء على الطلب.
أنظمة السقوف المعلقة الألومينيومية هي من الصنف غير القابل للحرق وفقاً للمعايير الدولية.
Specification
- Supply form
- unassembled / assembled panels
- Material
- 0,40 mm. th. aluminium
- Section blade
- "U" base, 15mm-24mm, ve h(s15): 30/40/50mm ile h(s24):35mm
- Cell size
- ..x.. mm.
- Panel size
- 600x600mm ve 1200x600mm
- Finish
- ...
- Suspension
- integrated suspension by T15 or T24 grid

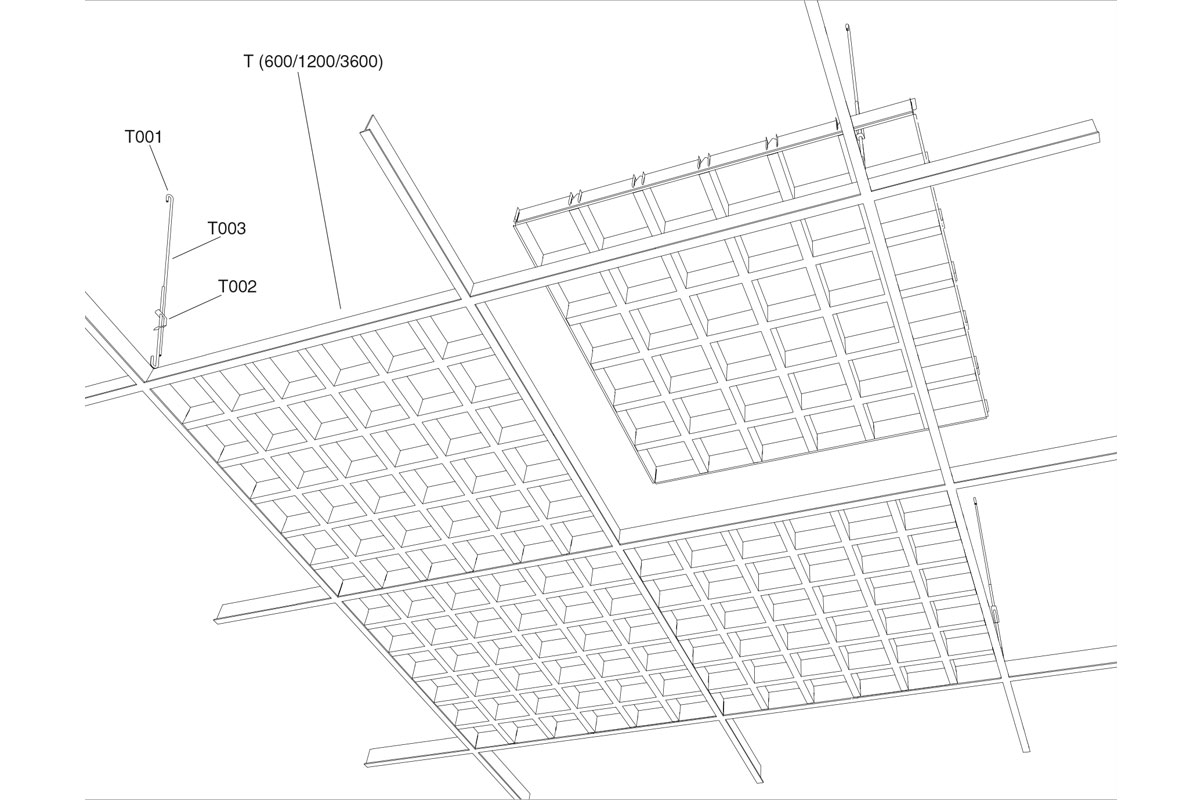

التفاصيل
| No | components per sq.m. | Unit | Panel |
|---|---|---|---|
| 1 | T001 rod | adet | 0,70 |
| 2 | T002 hook | pc | 0,70 |
| 3 | T003 spring | pc | 0,70 |
| 4 | T3600 main runner | pc | 0,23 |
| 6 | T1200 cross runner | pc | 1,38 |
| 7 | T600 cross runner | pc | 1,38 |
مونتاج
The TETRÁL s15 & s24 mm are installed in the suspension grids formed by T-profiles, 15 or 24 mm wide, 3600, 1200 and 600 mm long. When the panel is laid into the suspension grid, the structure results fully integrated in the cell ceiling. The modular panels 600x600 mm are easily indivi- dually laid into and taken out of the standard T grid, by lifting them upwards for simple access to the plenum.
