LIgne TETRAL
Informations Générales

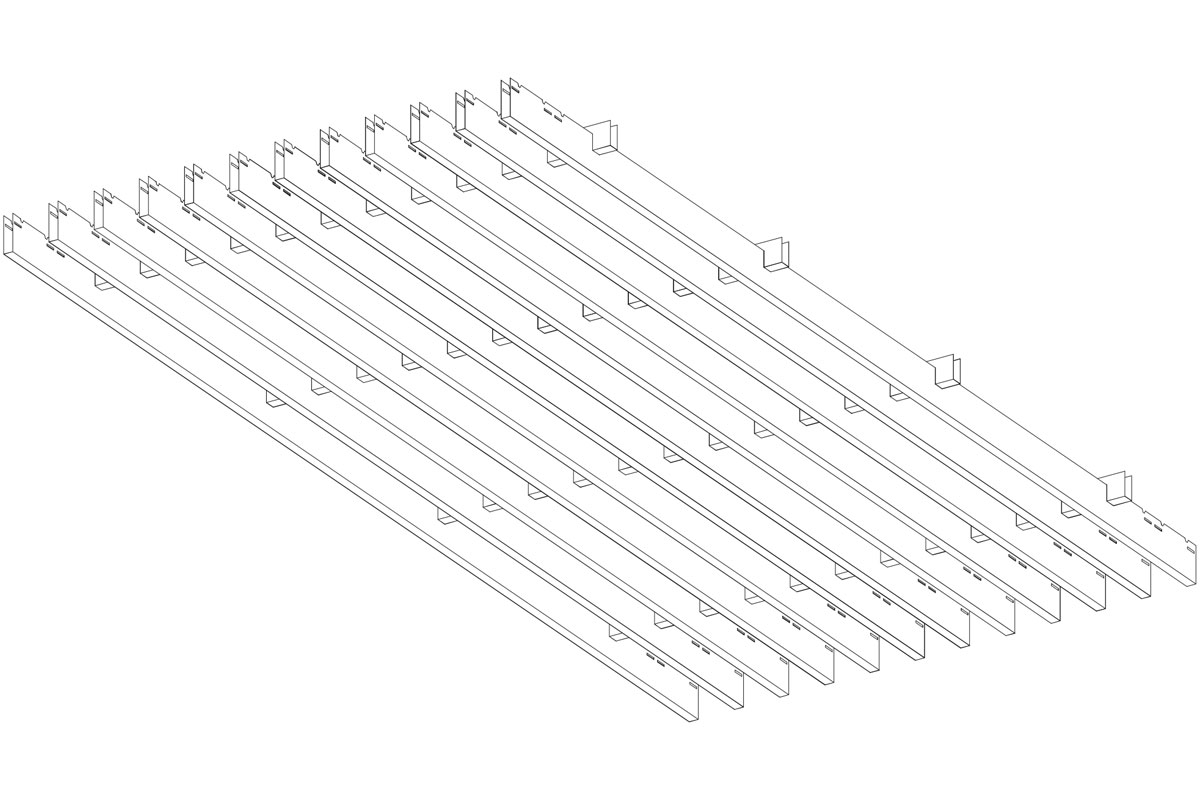

La ligne TETRAL, est la forme linéaire de Ligne b de l’auto-contenues, système de plafond du rayon de miel totalement démontable système profondément. Mince et décorative, 5 et 10 mm de large en forme de "U" profils linéaires sont créés par la tenue de ce produit avec un profil d'assistance sur le profils parallèles. En ligne Tetral, le profil est présenté de deux façons selon la largeur de la ligne de base : TETRAL b5 et b10 Ligne TETRAL. Ces options offrent une solution adaptée à chaque design. La ligne TETRAL est produite sous forme de 1200x600mm modules avec largeurs de profil de 5 mm à 10 mm et des largeurs de 30/40 mm avec profils en forme de U, et ‘interval du profil 15 mm. Il est suspendu avec système transporteur Delta. En fonction de la demande, les modules à partir de 1200mm à 2400mm de longueur (pour b5) et des modules spécifiques de longueur jusqu'à 1800 mm (pour B10) peuvent être produits. Les profils de la ligne TETRAL plancher au plafond du rayon de miel peuvent également être présentées comme perforé pour servir tout droit ou esthétique et acoustique.

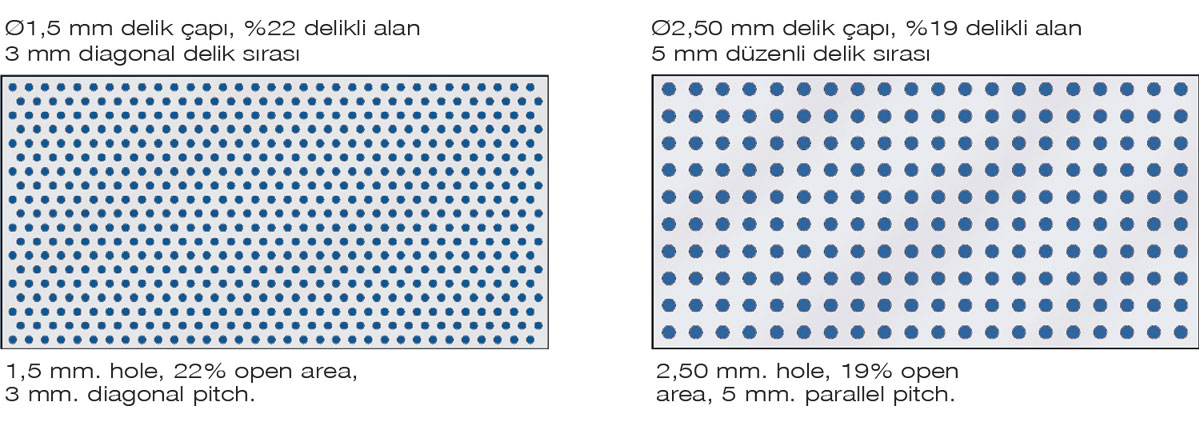

Diamètre d'alésage Ø 1,50 mm, 22 % zone perforée, 3 mm de intervalle de trou diagonale. Diamètre d'alésage Ø 2,50 mm, 19 % zone perforée, 5 mm d'espacement des trou intervalle de trou régulier. Ils peuvent être obtenus à l'aide de pré-peints ou post-peints matière première en aluminium. Il est possible de fabriquer selon les préférences à partir des couleurs de graphiques comme RAL,NCS, PANTONE et SIKKENS.
La Ligne Tetral est habituellement fourni comme démontée sans le rayon du miel afin de faciliter l'expédition. Cependant, il peut également être proposé comme assamblé / rayon de miel / sur demande.
Les systèmes de plancher au plafond en aluminium sont non combustibles conformément aux normes internationales.
"
Şartname
- Tedarik Şekli
- Hazır petek haline getirilmiş veya demonte
- Malzeme
- 0,40 mm kalınlıkta aluminyum
- Profil Kesit

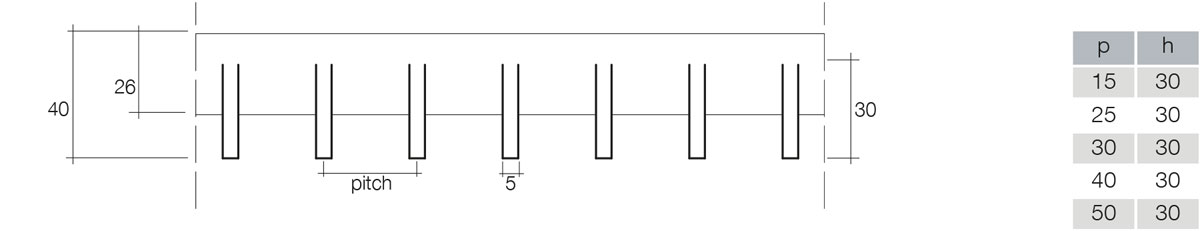

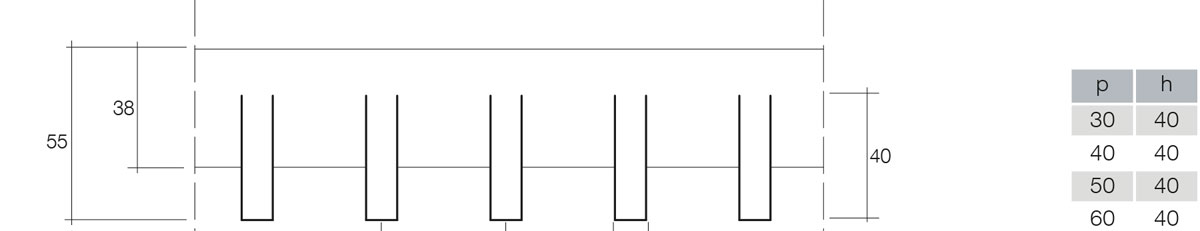

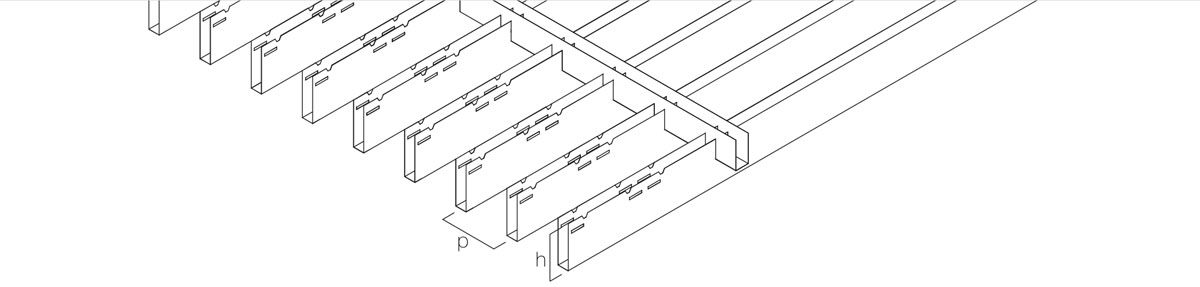

- "U" base 5 (h30) veya 10 (h40) mm
- Hücre Aralığı
- ... mm.
- Panel Ebadı

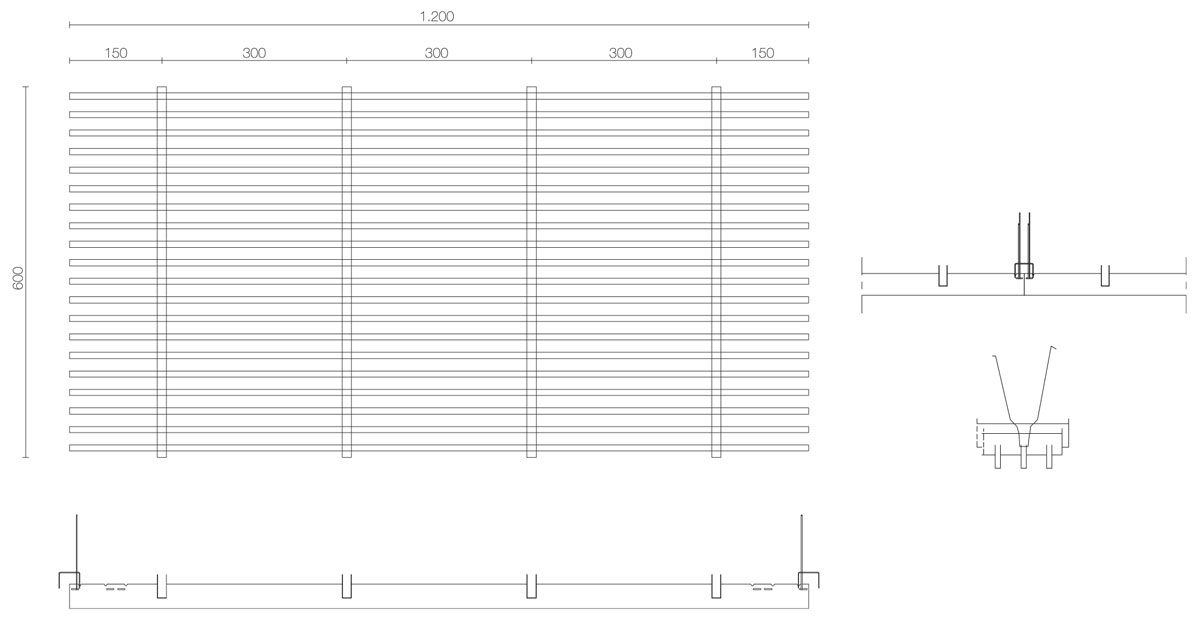

- 1200x600 mm
- Yüzey Bitiş
- ...
- Taşıyıcı Sistem
- Gizli taşıyıcılı Delta taşıyıcı sistem
Détail

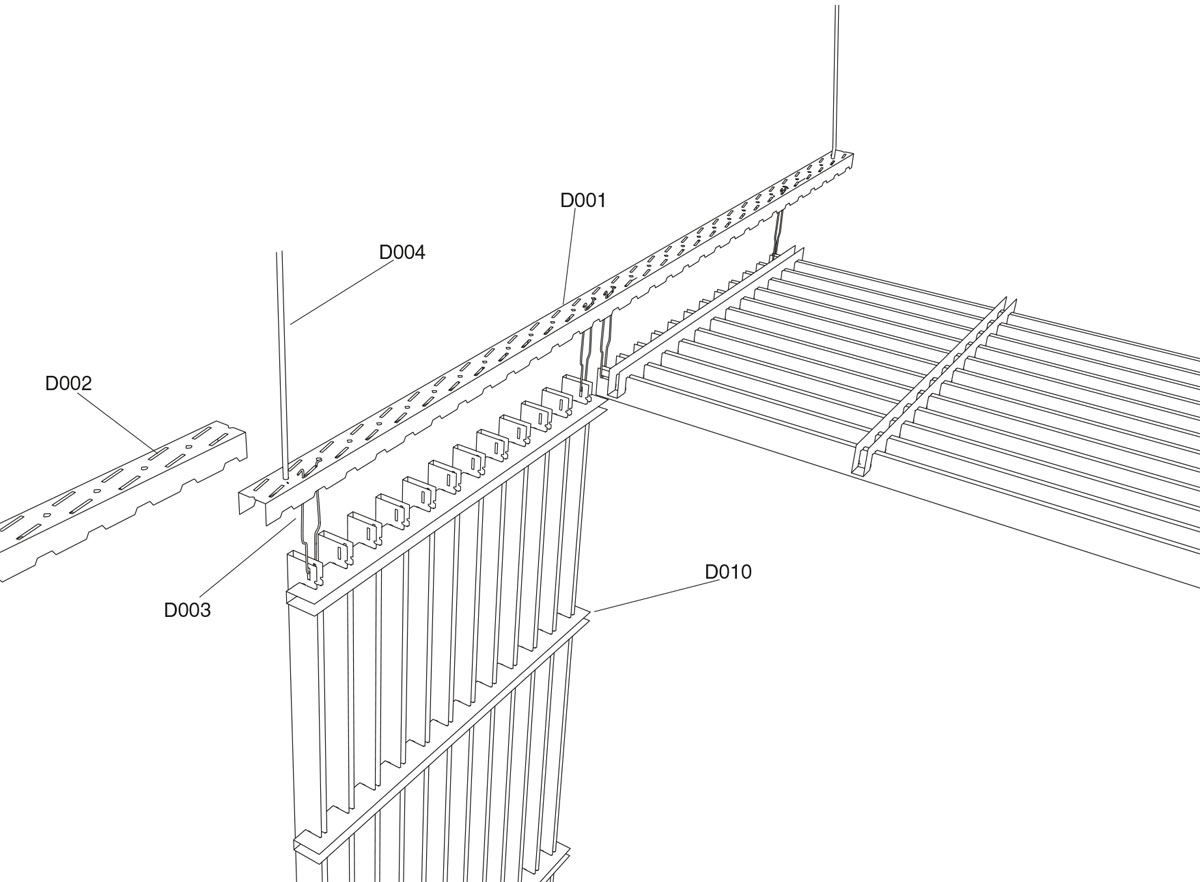

| S.No | m2 Sarfiyat Tablosu | Birim | Panel 1200x600 |
|---|---|---|---|
| 1 | D001 ana taşıyıcı kanal | lm | 0,80 |
| 2 | Ekleme Parçası | adet | 0,28 |
| 3 | D003 taşıyıcı birleşim klipsi | adet | 5,56 |
| 4 | D004 askı tiji | adet | 0,80 |
| 5 | D010 panel destek profili | adet | 0,80 |
Montage
Delta Taşıyıcı Sistem ile Tetral Line petek tavan modüllerinin montajı kolay ve hızlıdır. Bu gizli taşıyıcılı sistem, tavanda kesintisiz görünüm sunar. Tüm modüller birbirinden bağımsız olarak aşağı yönlü demonte edilebilir, bu da asma tavan boşluğunda gizlenen servis tesisatlarına kolay ve hızlı erişim sağlar. Tavanı rahatlıkla demonte edebilmek için gerekli olan asma tavan boşluğu min 8 cm’dir.
De-Montaj

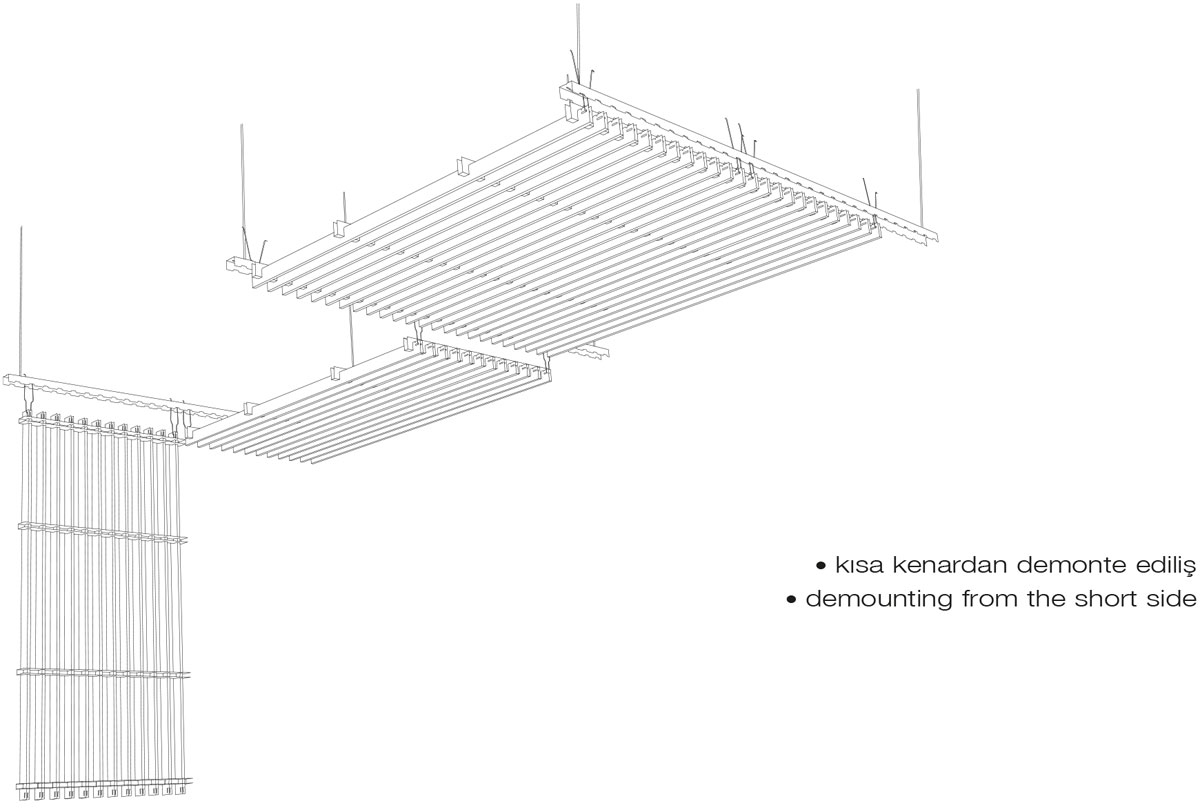

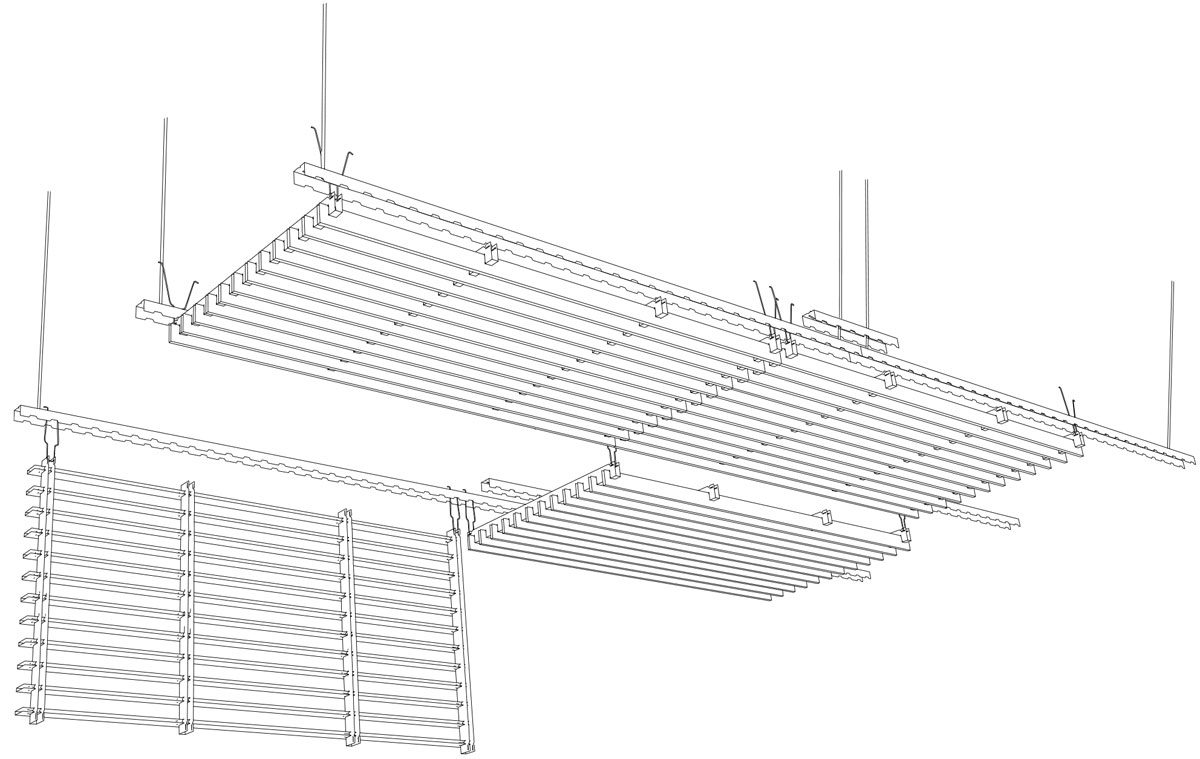

Her bir modül tek kenarından aşağıya sarkıtılır ancak tamamen demonte edilmez, klipsler vasıtasıyla aşağı doğru sallandırılarak durur. Modüller 60 cm’lik kısa kenardan demonte edilir ve boyuna doğru asılı bırakılır. İstek üzerine uzun kenardan demonte edilecek şekilde de üretim yapılabilir.
