Tetral S
Informations Générales

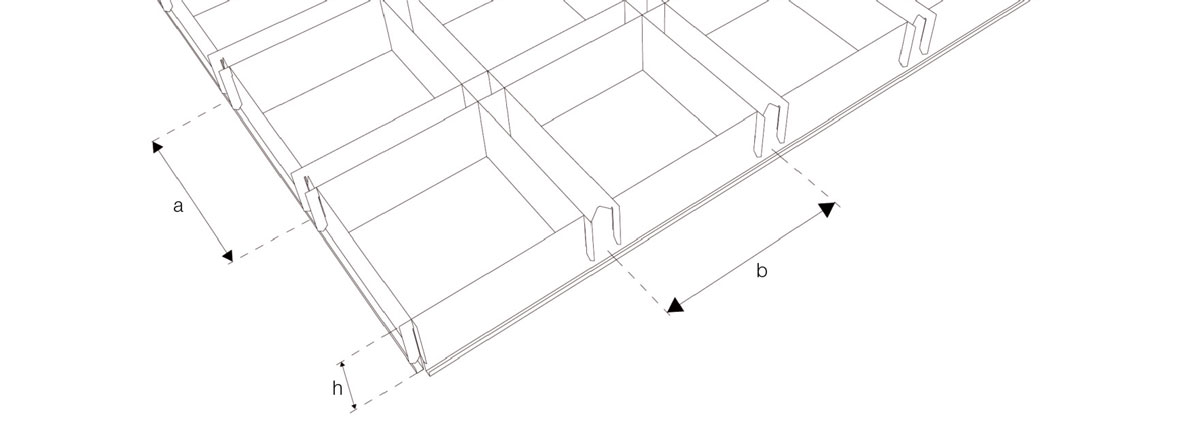

TETRAL s 15 et s24, inspirée de l'auvent en bois classique, le système de base 15 mm et largeur 24mm et un à cellules ouvertes en aluminium toit du rayon de miel système composé de "U" adulte avec une hauteur de 35-50mm. Conçu pour une utilisation avec les systèmes de transporteur T15 et T24, ce système offre une apparence homogène qui cache le transporteur. Le TETRAL s15 et S24 offrent une grande facilité d'installation et de démontage, ce qui lui fait un système hautement préféré. Le plafond du rayon de miel, qui est largement utilisé en Turquie, est un Tetral S système composé de ces profils de base U, de 15 mm transporteur caché. Le TETRAL s15 et S24 mm système de plafond au rayon de miel, comprend des panneaux en modules de 600x600 mm créé par imbrication des profils"U" au bas de l'1524mm, autour de ces modules en forme de carré, il y a des profils de châssis pour le placement de l'opérateur T sur les 4 bords. La taille des cellules peuvent varier de 60x60mm à 300x300mm. L’hauteur des profils sont 30/40/50 mm pour s15 et 35 mm pour s24.Les profils U du système TETRAL s15 et S24 sont produits des systèmes high-tech avec système de pliage qui donne la netteté et la précision de ces profils.
Les profils de TETRAL s15 et S24 mm plafond au rayon de miel peuvent également être offertes comme perforé pour servir des fins esthétiques ou acoustiques.

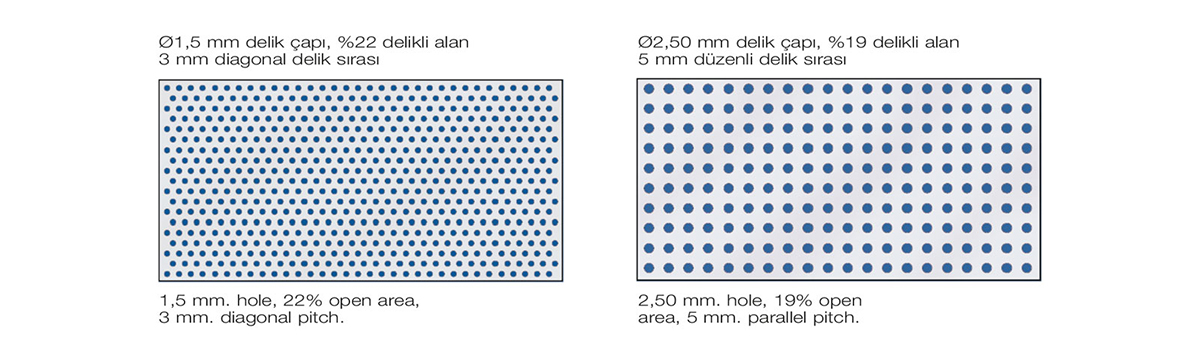

Diamètre d'alésage Ø 1,50 mm, 22 % zone perforée, 3 mm de intervalle de trou diagonale. Diamètre d'alésage Ø 2,50 mm, 19 % zone perforée, 5 mm d'espacement des trou intervalle de trou régulier. Les choix de pré-peints ou post-peints aluminium couleurs est plutôt vaste. Il est possible de fabriquer selon les préférences à partir des couleurs de graphiques comme RAL,NCS, PANTONE et SIKKENS. Tetral s est habituellement fourni comme démontée sans le rayon du miel afin de faciliter l'expédition. Cependant, il peut également être proposé comme assamblé / rayon de miel / sur demande.
Les systèmes de plancher au plafond en aluminium sont non combustibles conformément aux normes internationales.
Şartname
- Tedarik Şekli
- Petek haline getirilmiş veya demonte
- Malzeme
- 0,40 mm kalınlıkta aluminyum
- Profil Kesit

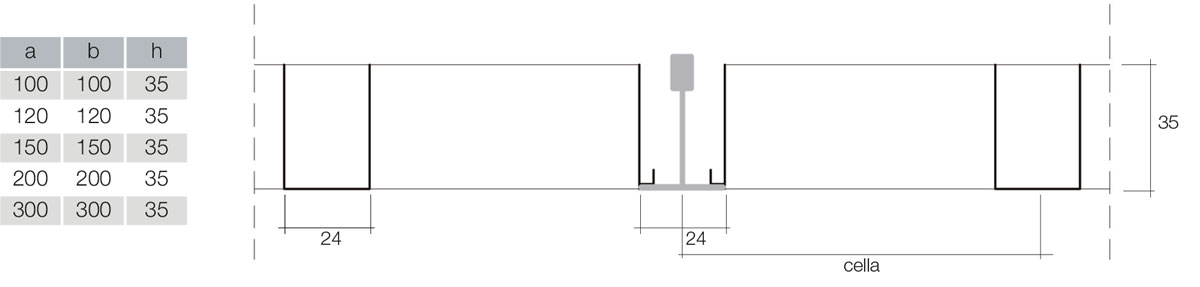

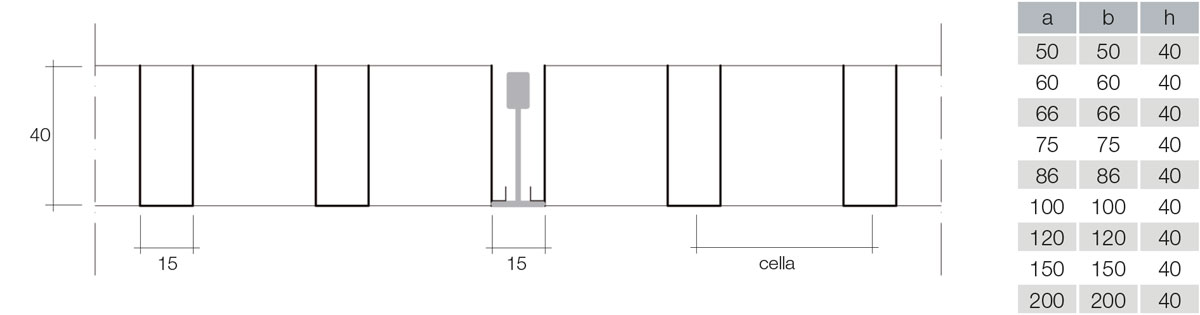

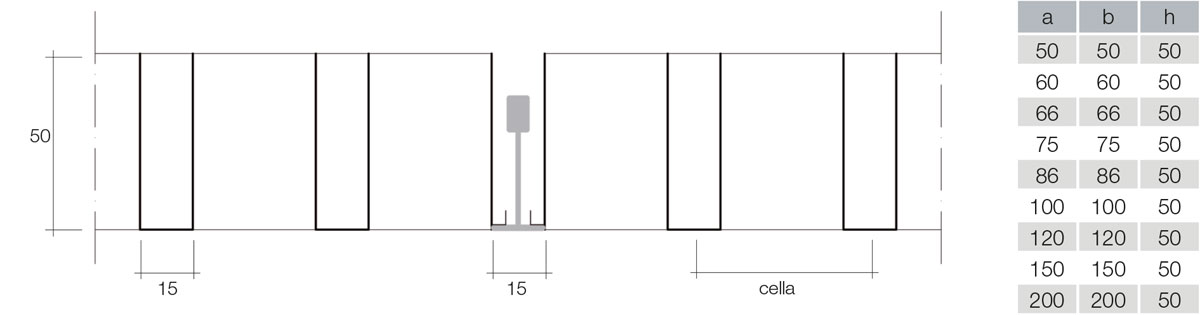

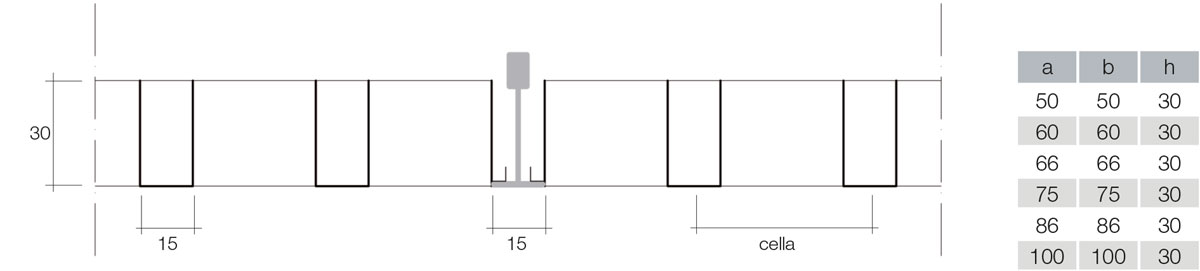

- "U" base, 15mm-24mm, ve h(s15): 30/40/50mm ile h(s24):35mm
- Hücre Ebadı
- ..x.. mm.
- Panel Ebadı
- 600x600mm ve 1200x600mm
- Yüzey Bitiş
- ...
- Taşıyıcı Sistem
- T15/T24 sistem ile entegre, gizli taşıyıcılı
Détail

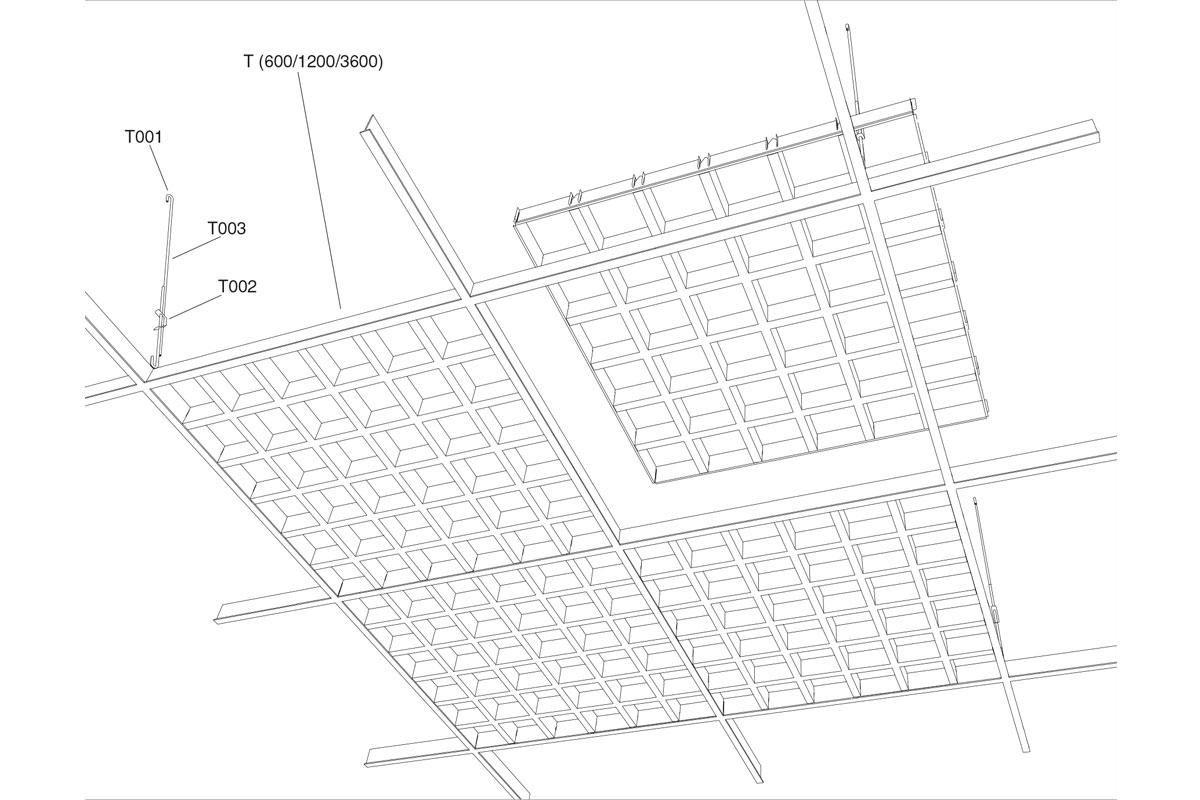

| S.No | m2 Sarfiyat Tablosu | Birim | Panel |
|---|---|---|---|
| 1 | T001 askı tiji | adet | 0,70 |
| 2 | T002 yay | adet | 0,70 |
| 3 | T003 kanca | adet | 0,70 |
| 4 | T3600 ana taşıyıcı | adet | 0,23 |
| 6 | T1200 tali taşıyıcı | adet | 1,38 |
| 7 | T600 tali taşıyıcı | adet | 1,38 |
Montage

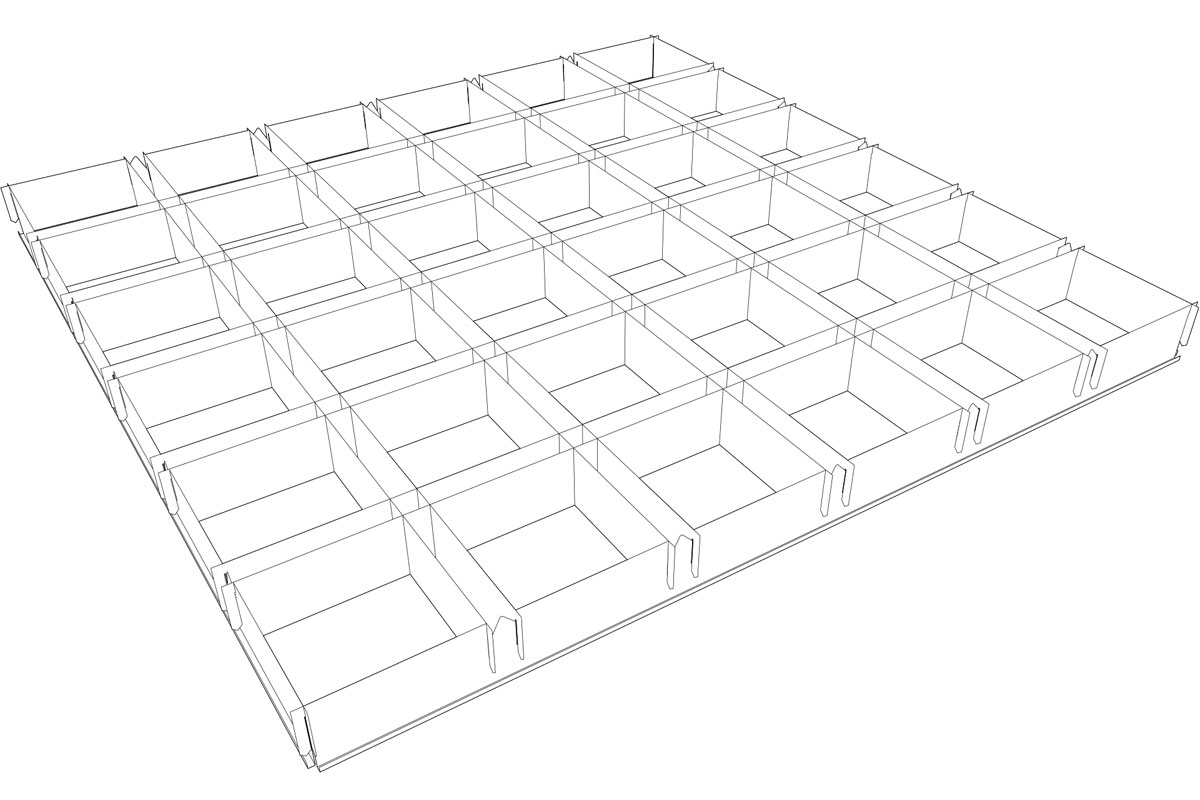

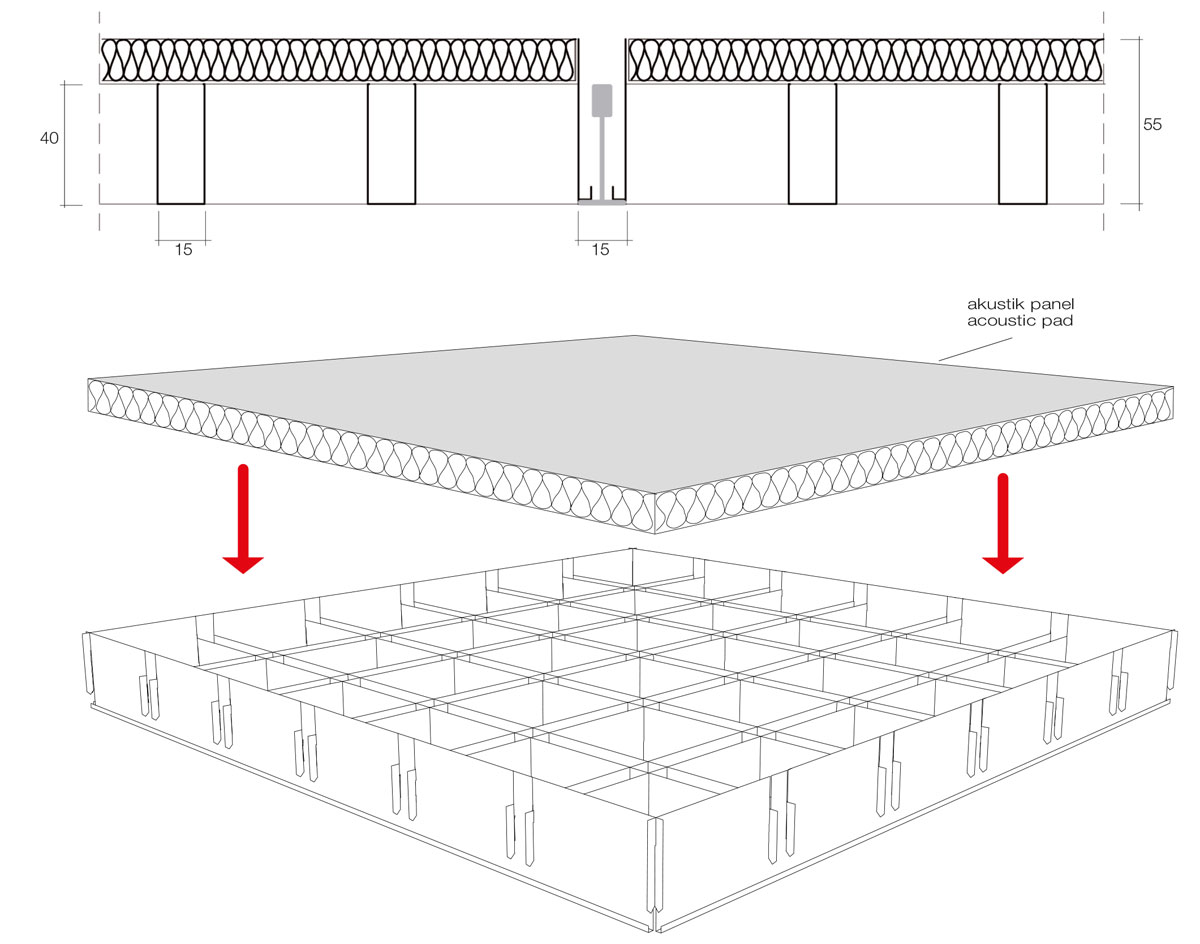

TETRAL s petek tavan sisteminde işe her bir profilin önce kare hücreler oluşturacak biçimde birbirine geçirilerek 600x600mm’lik paneller haline getirilmesiyle başlanır. Diğer yandan T 3600-1200-600mm’lik ana ve tali taşıyıcı sistem oluşturulur. Daha sonra 600x600mm’lik paneller bu T taşıyıcı sisteme üstten oturtulur. S15 sistemde kullanılan T15 taşıyıcı sistem sayesinde U profil base 15mm kalınlıkları ile T taşıyıcının base ölçüsü aynı olduğu için tavana bakıldığında kesintisiz bir görünüm elde edilir, taşıyıcı sistem profillerin arasında gizlenmiş olur. Sistemin bileşenleri T3600mm ana taşıyıcı – Main tee : 0,83m/m2 T1200mm tali taşıyıcı – Cross tee: 1,67m/m2 T600mm tali taşıyıcı – Cross tee: 0,83m/m2 600X600mm lik petek modüller, T taşıyıcı karkasa kolayca monte edilip gerektiğinde de tekrar demonte edilebilirler.
