Clip-in Gizli Taşıyıcılı Sistemler
Genel Bilgiler
Standart Clip-in Sistem, alüminyum ya da galvaniz plakaların üçgen kesitli omega taşıyıcıya alttan monte edilmesi ile oluşturulur. Bu sistemde taşıyıcılar görünmez. Oturmalı ve sarkmalı sisteme göre daha sade ve estetik bir görünüm elde edilir. Tüm paneller birbirinden bağımsız olarak özel bir aparatla sökülebilir. Böylece mevcut tesisata kolay erişim imkanı sağlanır.
- Panel Tipi
- 0.5 ~ 1.0 mm alüminyum veya galvaniz çelik
- Panel Ebat
- Genişlik 300 mm’den uzunluk 2400 mm’ye kadar
Genişlik 600 mm’den uzunluk 1200 mm’ye kadar
- Taşıyıcı Sistem
- Gizli taşıyıcılı
- Perforasyon
- Full perfore, 5 cm - 10 cm bordürlü, perforasyonsuz
Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
- Akustik Kumaş
- Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri
- Kalite Belgeleri
- TSE, CE
Detaylar

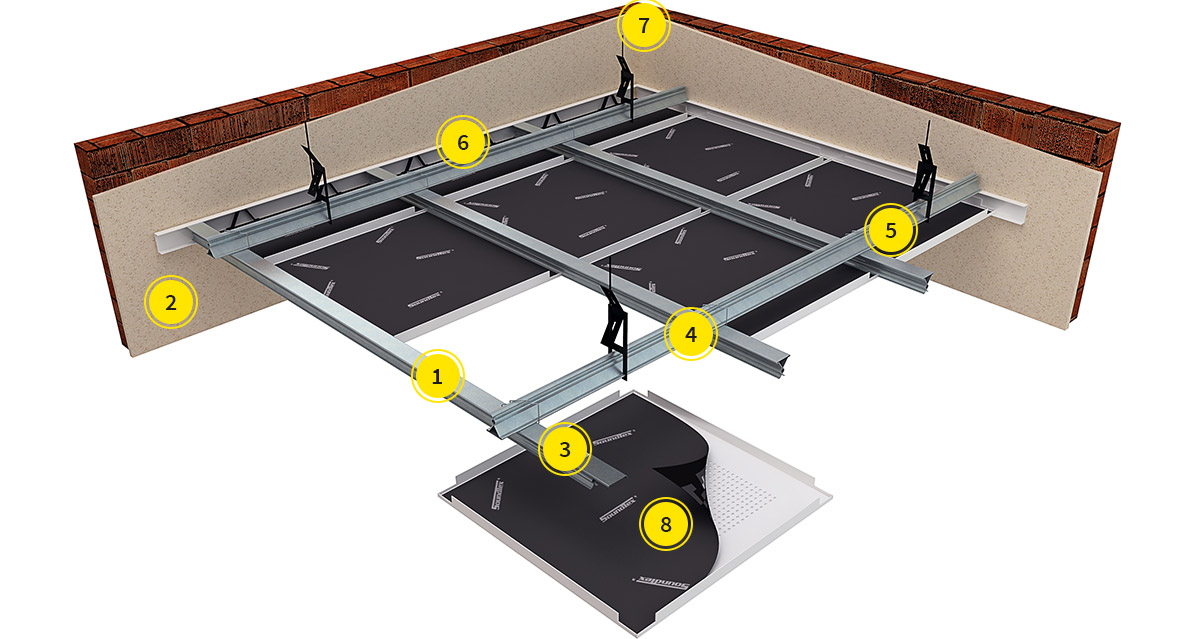

| S.No | Görsel | Tanım | 600x600 mm | 300x300 mm |
|---|---|---|---|---|
| 1 |  | Omega taşıyıcı | 2,5 m | 4,00 m |

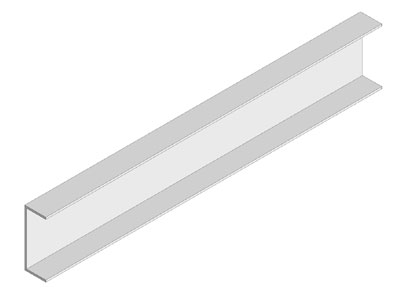

| 2 |  | Clip-in Kenar C Profili | 0,50 m | 0,50 m |
| 3 |  | Clip-in ekleme | 0,5 / adet | 0,7 / adet |

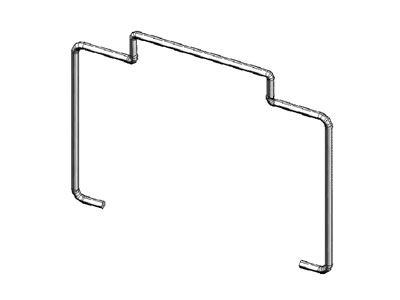

| 4 |  | Clip-in Birleşim Klipsi | 1,5 / adet | 2,0 adet |

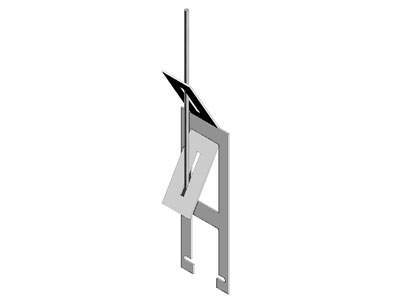

| 5 |  | Clip-in Askı Maşası | 0,7 / adet | 0,7 / adet |
| 6 |  | Clip-in Baskı Takozu | 1,0 / adet | 2,0 / adet |
| 7 |  | Askı teli | 0,7 / adet | 0,7 / adet |
| 8 | Akustik kumaş | - | - | |
| 9 | Çelik Dübel | 0,7 / adet | 0,7 / adet |
| Renkler(RAL Kodları) |
|

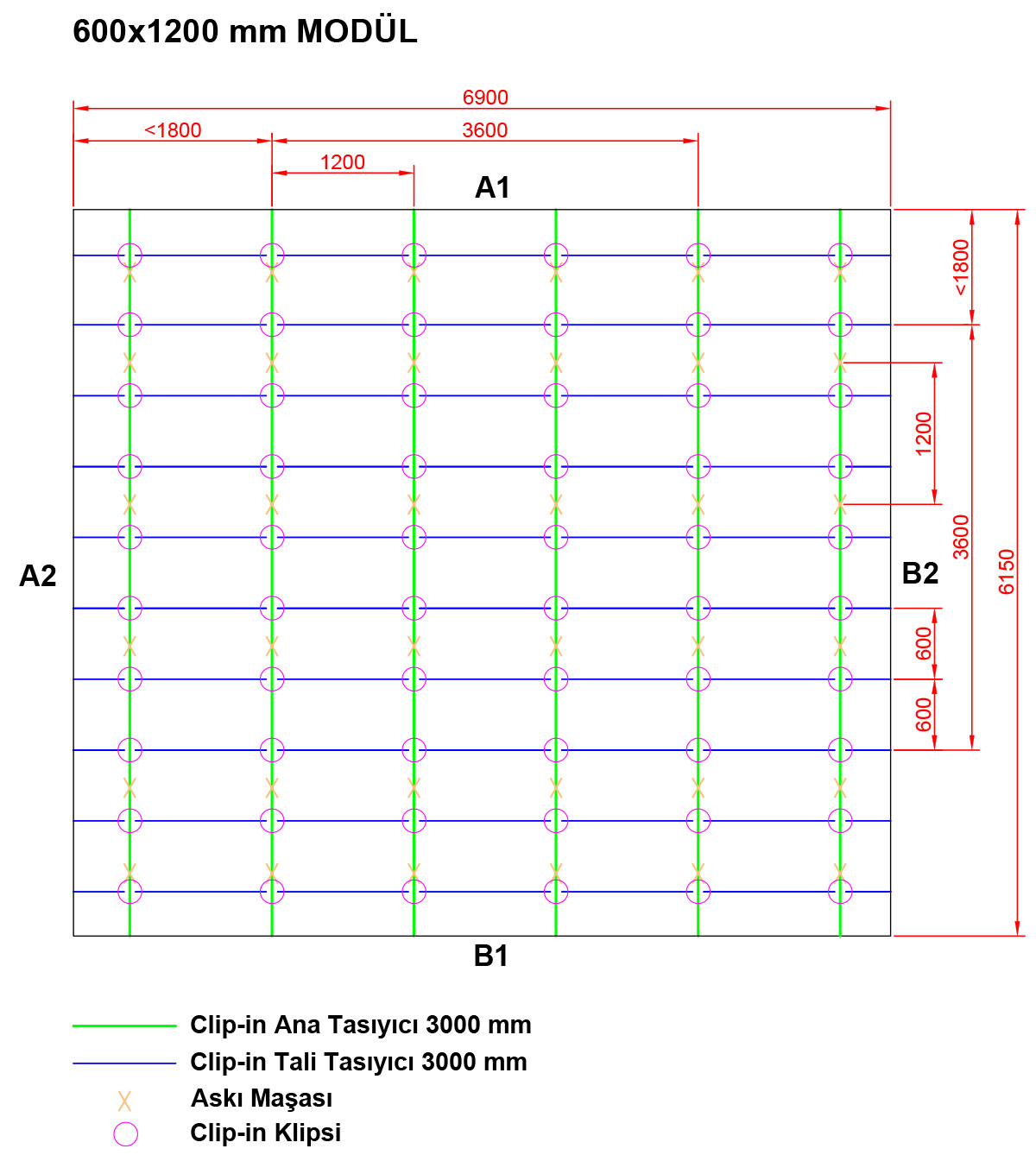

Montaj
Pozlar
| Poz No | Pozun Tanımı |
|---|---|
| 23.243/ 19 | 60*60 cm ebadında 0.70 mm kalınlığında min.20 mikron elektrostatik toz boyalı (polyester esaslı) deliksiz alüminyum plakadan (en aw 3000 serisi) gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 20 | 60x60 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) delikli alüminyum plakadan (EN AW 3000 serisi) gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 21 | 60x60 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) arka yüzü akustik kumaş kaplı delikli alüminyum plakadan (EN AW 3000 serisi) gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 22 | 30x30 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) deliksiz alümünyum plakadan (EN AW 3000 serisi) gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 22A | 30x30 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) deliksiz alümünyum plakadan (EN AW 3000 serisi) gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 23 | 30x30 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) delikli alümünyum plakadan (EN AW 3000 serisi) gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 23A | 30x30 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) delikli alümünyum plakadan (EN AW 3000 serisi) gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 24 | 30x30 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) arka yüzü akustik kumaş kaplı delikli alümünyum plakadan (EN AW 3000 serisi) gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 25 | 60x60 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) deliksiz sıcak daldırma galvanize sac plakadan gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 26 | 60x60 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) delikli sıcak daldırma galvanize sac plakadan gizli taşıyıcılı sistem asma tavan yapılması |
| 23.243/ 27 | 60x60 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) arka yüzü akustik kumaş kaplı delikli sıcak daldırma galvaniz sac plakadan gizli taşıyıcılı sistem asma tavan yapılması |
