Lay-in Sarkmalı Yarı Görünür Taşıyıcılı Sistemler
Genel Bilgiler
Sarkmalı (lay-in) Sistem, T15, T24, T24 kanallı ve Ultraline kanallı taşıyıcılara, alüminyum ya da galvaniz plakaların üstten serbest bırakılması ile oluşturulur. Taşıyıcılar panellerin arasında kalır ve bu şekilde yarı gizli ve gölgeli bir görünüm elde edilir. Tüm paneller birbirinden bağımsız olarak hiçbir aparata gereksinim duymadan el ile sökülebilir. Böylece mevcut tesisata kolay ve hızlı erişim imkanı sağlanır.
- Panel Tipi
- 0.5 ~ 0.7 mm alüminyum veya galvaniz çelik
- Panel Ebat
- 300 mm x 300 mm
600 mm x 600 mm
600 mm x 1200 mm
- Taşıyıcı Sistem
- T15/24 görünür taşıyıcılı
- Perforasyon
- Full perfore, 5 cm - 10 cm bordürlü, perforasyonsuz
Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
- Akustik Kumaş
- Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri
- Kalite Belgeleri
- TSE, CE

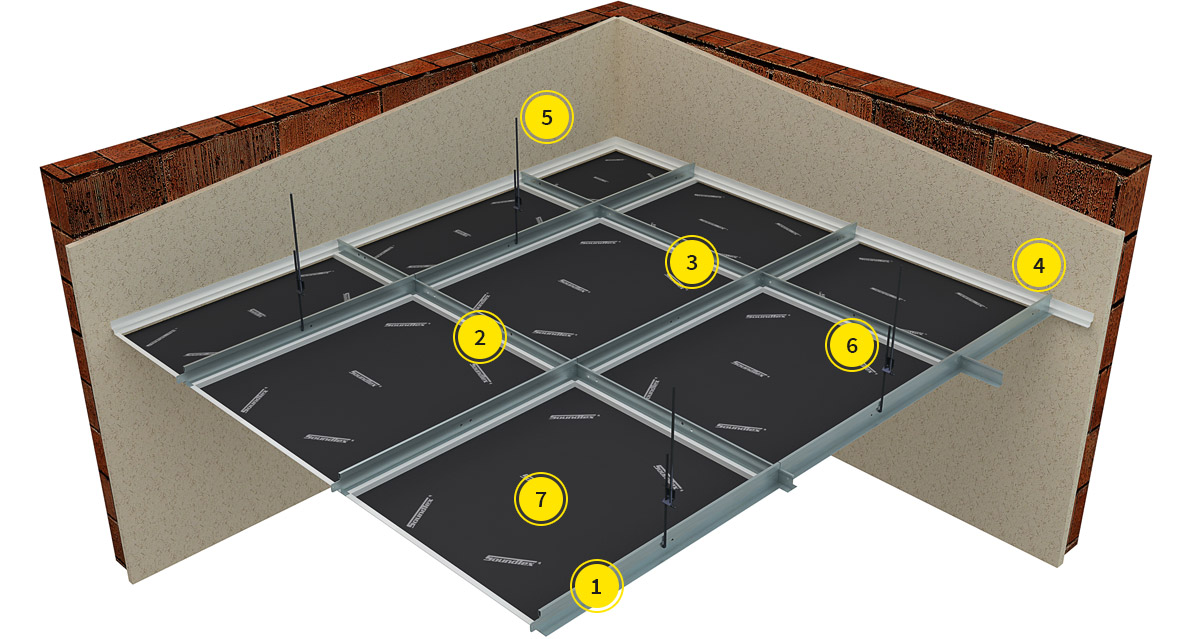

Detaylar
| S.No | Görsel | Tanım | 600x600 mm | 300x300 mm | 300x600 mm | 600x1200 mm | 300x1200 mm |
|---|---|---|---|---|---|---|---|

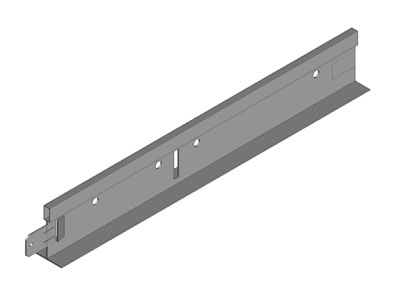

| 1 |  | T15/24 Ana taşıyıcı 3600 mm | 0,83 m | 0,83 m | 0,83 m | 0,83 m | 1,67 m |

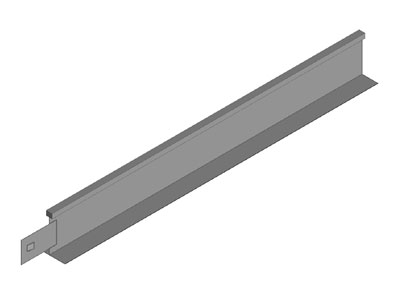

| 2 |  | T15/24 Tali taşıyıcı 1200 mm | 1,67 m | 3,00 m | 1,67 m | 1,67 m | 3,60 m |
| 3 | | T15/24 Tali taşıyıcı 600 mm | 0,83 m | - | 2,5 m | - | - |
| 4 | | T15/24 Tali taşıyıcı 300 mm | - | 2,5 m | 0,7 m | - | - |

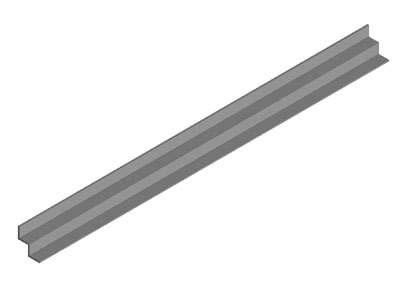

| 5 |  | Z veya L Köşebent 300 mm | 0,7 m | 0,7 m | 0,7 m | 0,7 m | 0,7 m |

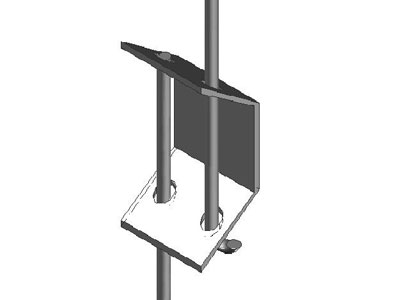

| 6 |  | Çiftli Yay | 0,7 adet | 0,7 adet | 0,7 adet | 0,7 adet | 0,7 adet |
| 7 | Çelik Dübel | 0,7 adet | 0,7 adet | 0,7 adet | 0,7 adet | 0,7 adet | |

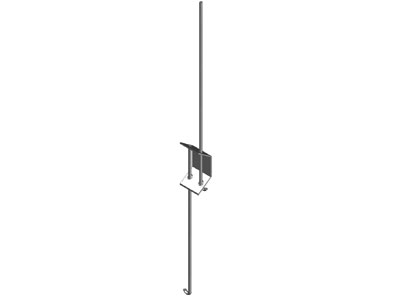

| 8 |  | Askı Teli | 0,7 adet | 0,7 adet | 0,7 adet | 0,7 adet | 0,7 adet |
| Renkler(RAL Kodları) |
|
Montaj
Pozlar
| Poz No | Pozun Tanımı |
|---|---|
| 23.243/ 10 | 60x60 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) deliksiz alüminyum plakadan (EN AW 3000 serisi) sarkmalı sistem asma tavan yapılması |
| 23.243/ 11 | 60x60 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) delikli alüminyum plakadan (EN AW 3000 serisi) sarkmalı sistem asma tavan yapılması |
| 23.243/ 12 | 60x60 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) arka yüzü akustik kumaş kaplı delikli alüminyum plakadan (EN AW 3000 serisi) sarkmalı sistem asma tavan yapılması |
| 23.243/ 13 | 30x30 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) deliksiz alüminyum plakadan (EN AW 3000 serisi) sarkmalı sistem asma tavan yapılması |
| 23.243/ 13A | 30x30 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) deliksiz alüminyum plakadan (EN AW 3000 SERISI) sarkmalı sistem asma tavan yapılması |
| 23.243/ 14 | 30x30 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) delikli alüminyum plakadan (EN AW 3000 serisi) sarkmalı sistem asma tavan yapılması |
| 23.243/ 14A | 30x30 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) delikli alüminyum plakadan (EN AW 3000 serisi) sarkmalı sistem asma tavan yapılması |
| 23.243/ 15 | 30x30 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) arka yüzü akustik kumaş kaplı delikli alüminyum plakadan (EN AW 3000 serisi) sarkmalı sistem asma tavan yapılması |
| 23.243/ 15A | 30x30 cm ebadında 0,70 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) arka yüzü akustik kumaş kaplı delikli alüminyum plakadan (EN AW 3000 serisi) sarkmalı sistem asma tavan yapılması |
| 23.243/ 16 | 60x60 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) deliksiz sıcak daldırma galvanize sac plakadan sarkmalı sistem asma tavan yapılması |
| 23.243/ 17 | 60x60 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) delikli sıcak daldırma galvanize sac plakadan sarkmalı sistem asma tavan yapılması |
| 23.243/ 18 | 60x60 cm ebadında 0,50 mm kalınlığında minimum 20 mikron elektrostatik toz boyalı (polyester esaslı) arka yüzü akustik kumaş kaplı delikli sıcak daldırma galvanize sac plakadan sarkmalı sistem asma tavan yapılması |
