Tetral S
Genel Bilgiler
TETRAL s 15 ve s24, klasik ahşap ızgara sistemden esinlenilerek üretilen, taban eni 15mm ve 24mm; yüksekliği ise 35-50mm olan “U” profillerden oluşan aluminyum open-cell petek tavan sistemidir. T15 ve T24 taşıyıcı sistemle birlikte kullanılmak üzere tasarlanan bu sistem, tavanda taşıyıcıyı gizleyen kesintisiz bir görünüm sunar. TETRAL s15 ve s24 kolay montaj ve demontaj imkanı sağlar, bu yönüyle çok tercih edilen bir sistemdir.

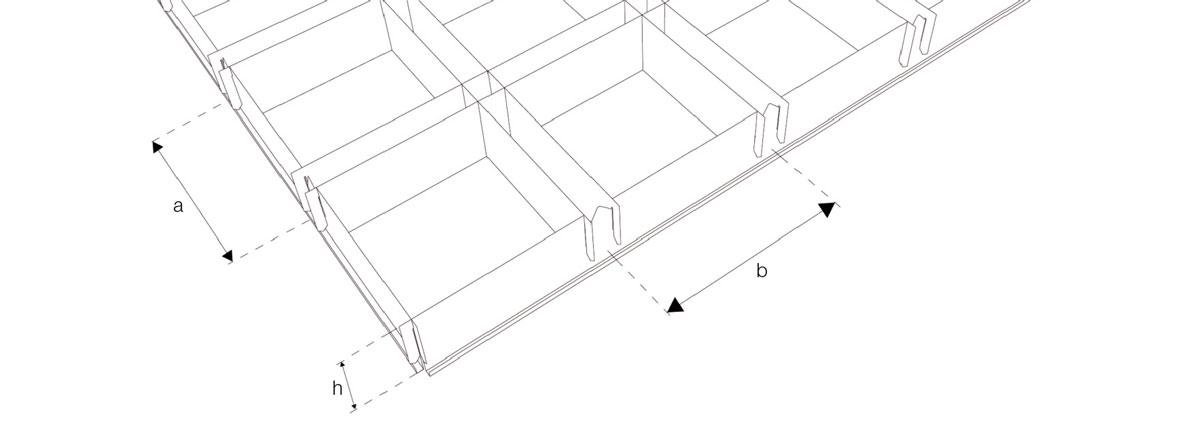

Türkiye’de yaygın olarak kullanılan petek tavan sistemi bu 15mm taban enindeki U profillerden oluşan gizli taşıyıcılı Tetral S sistemidir. TETRAL s15 ve s24 mm petek tavan sistemi, 1524mm taban enindeki “U” profillerin birbirine geçirilmesiyle oluşturulan 600x600 mm modüller halinde panellerden oluşur, bu kare şeklindeki modüllerin etrafında, 4 kenarda da T taşıyıcının yerleşmesi için çerçeve profilleri bulunur. Hücre ebatları 60x60mm ile 300x300mm arasında değişebilir.

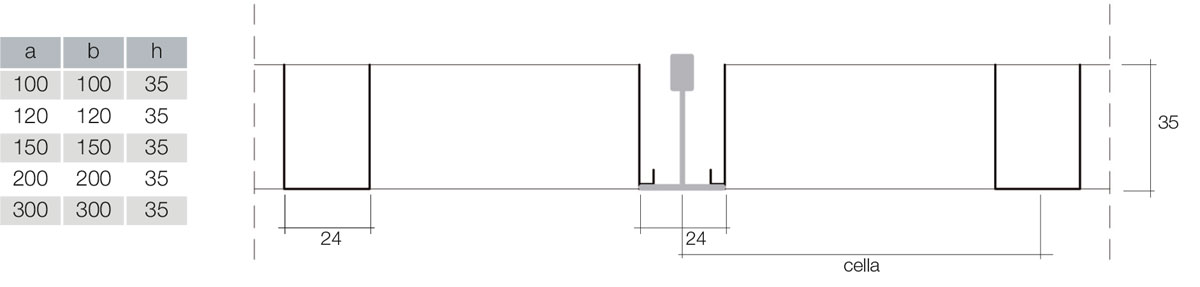

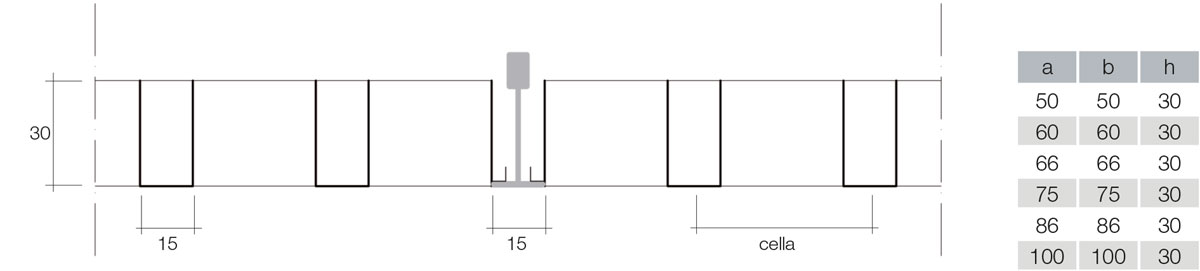

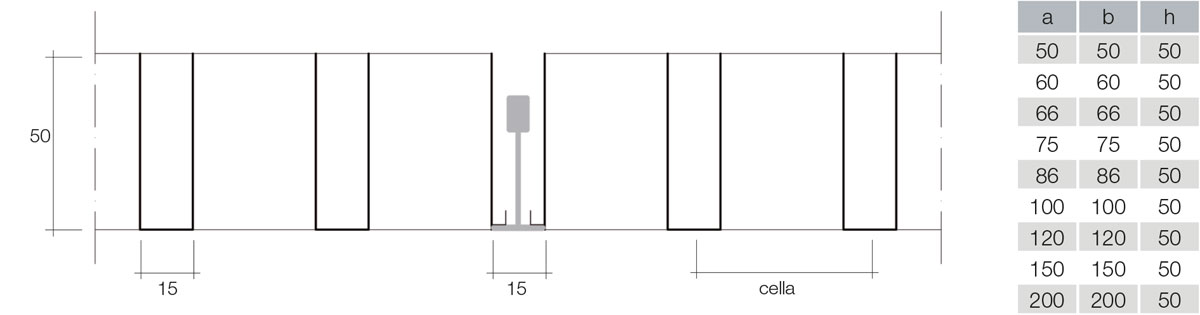

Profil yükseklikleri s15 için 30/40/50mm ve s24 için 35 mm’dir.
TETRAL s15 ve s24 sistemin U profilleri, bu profillere keskinlik ve hatasızlık veren yüksek teknolojili makinalarda bükme sistemi ile üretilirler.

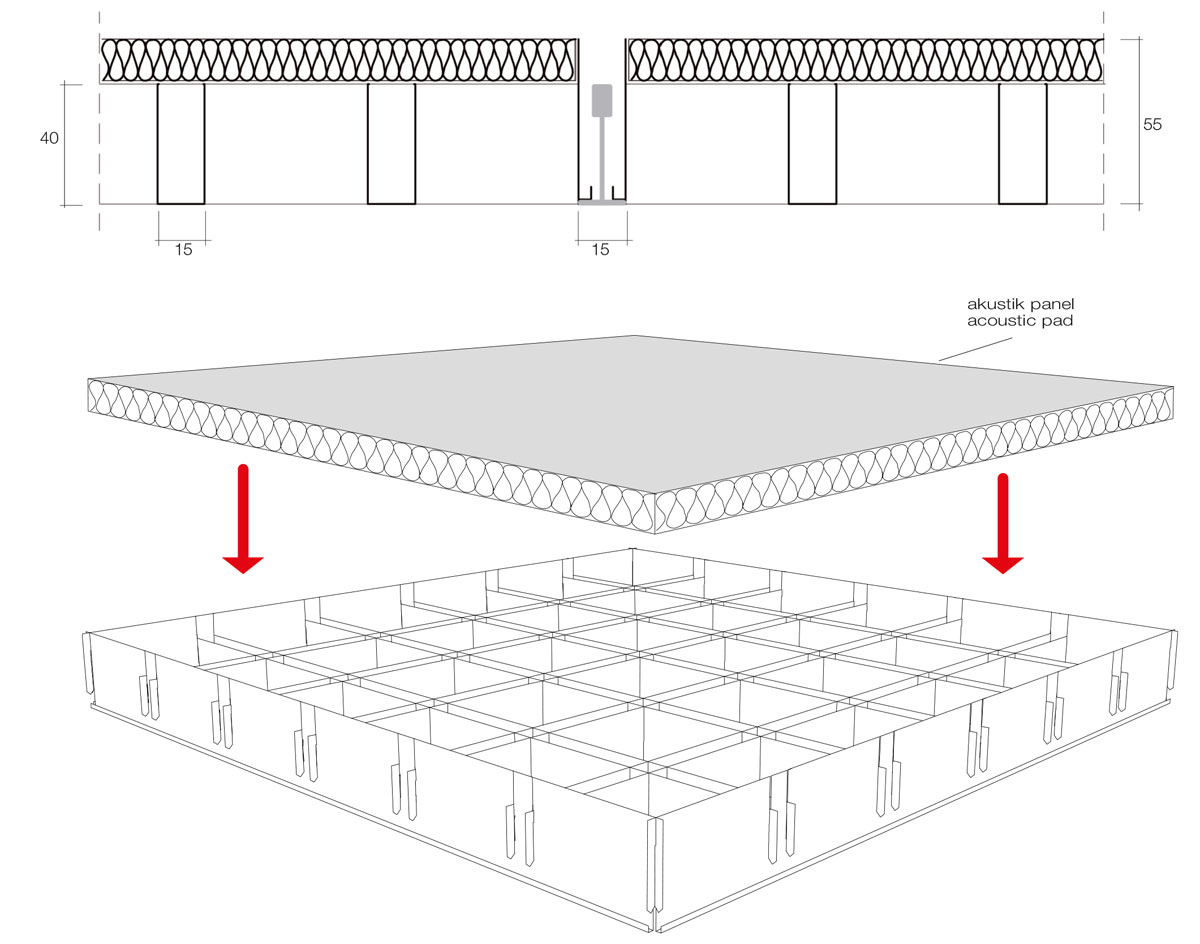

TETRAL s15 ve s24 mm petek tavan profilleri, düz veya estetik ve akustik amaçlara hizmet edebilmek için perforasyonlu olarak da sunulabilmektedirler.

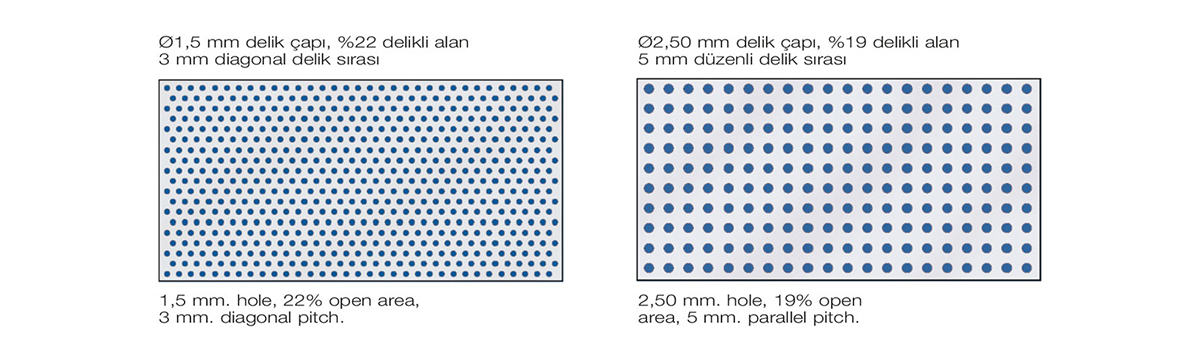

Delik çapı Ø 1,50mm, 22% delikli alan, 3 mm diagonal delik aralıklı Delik çapı Ø 2.50 mm, 19% delikli alan, 5 mm düzenli delik aralıklı Hazır boyalı veya sonradan boyanan alüminyum renk seçenekleri oldukça geniştir. RAL, NCS, PANTONE ve SIKKENS renk kartelalarından yapılacak tercihe göre üretim mümkündür.
Tetral s, çoğunlukla nakliyeyi kolaylaştırmak amacıyla petek haline getirilmeden demonte olarak tedarik edilir. Ancak istek üzerine montajlı/petek haline getirilmiş olarak da sunulabilmektedir.
Alüminyum asma tavan sistemleri uluslar arası normlara göre yanmaz sınıftadır
Şartname
- Tedarik Şekli
- Petek haline getirilmiş veya demonte
- Malzeme
- 0,40 mm kalınlıkta aluminyum
- Profil Kesit

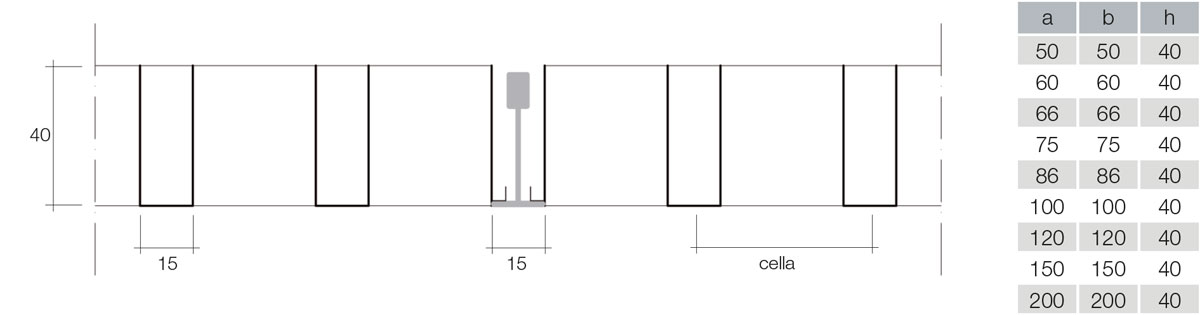

- "U" base, 15mm-24mm, ve h(s15): 30/40/50mm ile h(s24):35mm
- Hücre Ebadı
- ..x.. mm.
- Panel Ebadı
- 600x600mm ve 1200x600mm
- Yüzey Bitiş
- ...
- Taşıyıcı Sistem
- T15/T24 sistem ile entegre, gizli taşıyıcılı
Detaylar
| S.No | m2 Sarfiyat Tablosu | Birim | Panel |
|---|---|---|---|
| 1 | T001 askı tiji | adet | 0,70 |
| 2 | T002 yay | adet | 0,70 |
| 3 | T003 kanca | adet | 0,70 |
| 4 | T3600 ana taşıyıcı | adet | 0,23 |
| 6 | T1200 tali taşıyıcı | adet | 1,38 |
| 7 | T600 tali taşıyıcı | adet | 1,38 |
Montaj

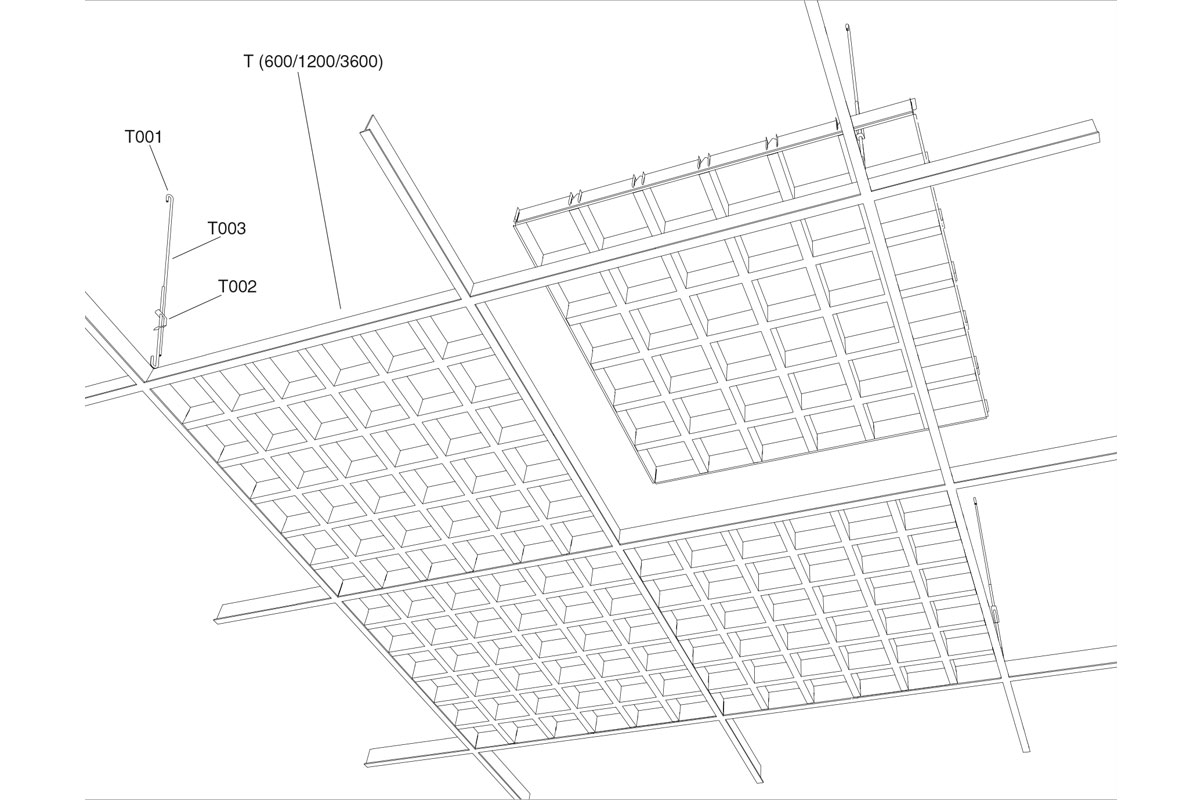

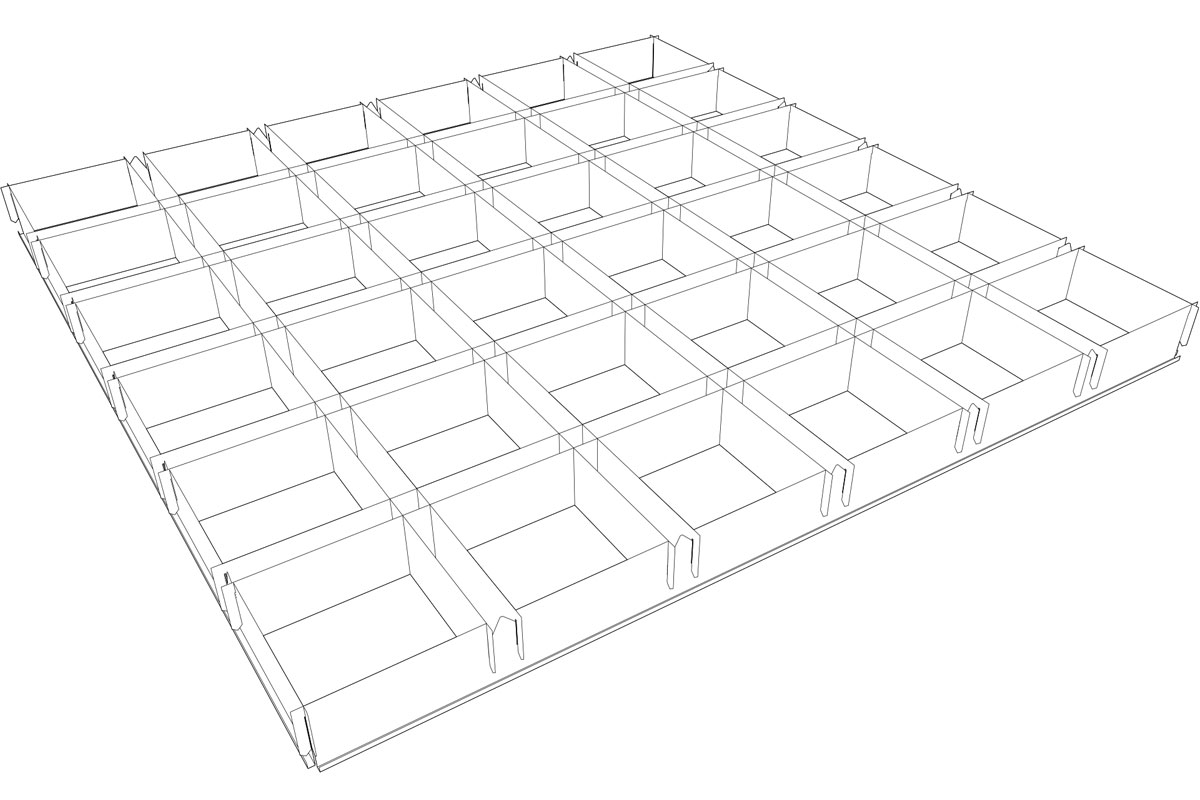

TETRAL s petek tavan sisteminde işe her bir profilin önce kare hücreler oluşturacak biçimde birbirine geçirilerek 600x600mm’lik paneller haline getirilmesiyle başlanır. Diğer yandan T 3600-1200-600mm’lik ana ve tali taşıyıcı sistem oluşturulur. Daha sonra 600x600mm’lik paneller bu T taşıyıcı sisteme üstten oturtulur. S15 sistemde kullanılan T15 taşıyıcı sistem sayesinde U profil base 15mm kalınlıkları ile T taşıyıcının base ölçüsü aynı olduğu için tavana bakıldığında kesintisiz bir görünüm elde edilir, taşıyıcı sistem profillerin arasında gizlenmiş olur. Sistemin bileşenleri T3600mm ana taşıyıcı – Main tee : 0,83m/m2 T1200mm tali taşıyıcı – Cross tee: 1,67m/m2 T600mm tali taşıyıcı – Cross tee: 0,83m/m2 600X600mm lik petek modüller, T taşıyıcı karkasa kolayca monte edilip gerektiğinde de tekrar demonte edilebilirler.
